Plataformas Mini-ITX para painéis HMI industriais

Hardware Mini-ITX para painéis de comando, IHMs de máquinas, painéis PC e consolas de controlo com requisitos definidos em termos de ecrã, toque, E/S seriais, rede, alimentação, gestão térmica e software.

Orçamento de hardware para IHM Placas de E/S industriais

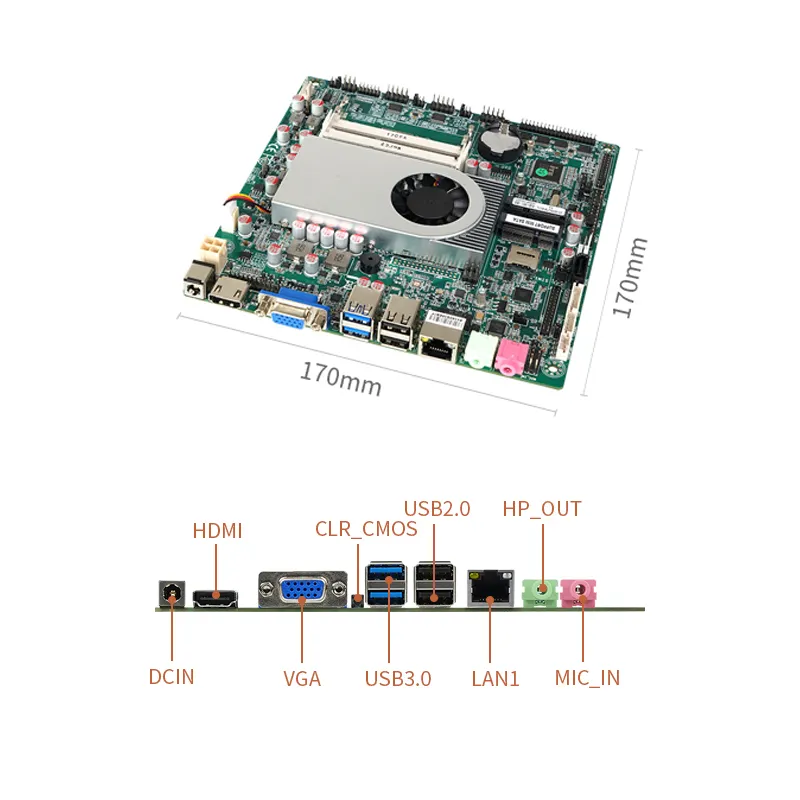

Plataforma Mini-ITX para integração em painéis HMI industriais

Arquitetura da Interface do Operador

Defina primeiro o conjunto da IHM

Uma HMI é um conjunto de sistemas, não apenas um ecrã. Agrupe o LCD, o controlador tátil, a placa de processamento, as E/S de campo, o ambiente de execução da HMI, a fonte de alimentação, a caixa de proteção e os limites da rede de controlo.

Corresponder ao caminho de visualização

As interfaces HDMI e DisplayPort são adequadas para monitores substituíveis. As interfaces LVDS e eDP são adequadas para painéis incorporados, mas exigem uma sincronização precisa, bem como a correspondência exata entre tensão, mapeamento de vias ou canais, cabo, retroiluminação, BIOS e painel.

Separar o toque do vídeo

Os ecrãs táteis capacitivos e resistivos utilizam normalmente controladores USB ou I²C distintos. Verifique a compatibilidade com os controladores, a calibração, a orientação, os requisitos relativos ao uso de luvas, o comportamento dos gestos, o encaminhamento dos cabos e a recuperação após a reconexão.

Mantenha os limites de controlo bem definidos

A IHM pode visualizar, registar, emitir alarmes e emitir comandos. Os controladores PLC, de movimento e de segurança devem manter as funções de controlo validadas, a menos que toda a pilha de controlo do PC esteja qualificada.

Controlo industrial → Automação industrial →

Maquinaria · Transportes · Medicina · Edifícios

Perfis de aplicação de IHM industriais

A página original abordava o controlo de máquinas, consolas de transporte, interfaces médicas e painéis de edifícios. Estes continuam a ser grupos de aplicações válidos após a remoção das alegações não comprovadas relativas à produtividade, precisão, conformidade e poupança de energia.

Painéis de comando de máquinas

Apresentar estados, alarmes, tendências, receitas e dados de manutenção junto ao equipamento de produção. Definir atualizações de ecrã, tags do PLC, permissões do operador, dispositivos seriais, recuperação da rede e comportamento de reinício da máquina.

Consolas de controlo de transportes

Combine vários ecrãs, entrada tátil, dados de estado, comunicações e registo local. Verifique o número de ecrãs, a carga gráfica, o ambiente de vibração, a alimentação elétrica, os conectores e os requisitos de interação com o operador.

Interfaces de equipamento médico

Utilize hardware HMI para visualização e introdução de dados pelo operador, mantendo a segurança do sistema ao nível do dispositivo. Defina separadamente o ecrã, o ecrã tátil, o limite de isolamento, o método de limpeza, os controlos de software e a validação médica aplicável.

Construção de painéis de controlo

Apresente dados relativos a sistemas de climatização, iluminação, acesso e energia através de uma interface local. A compatibilidade com protocolos depende do software do gateway, do controlador, da rede, das credenciais e do mapeamento dos dispositivos de campo.

Produção Inteligente →

Valores de referência · Especificações não garantidas

Definir objetivos mensuráveis para o design da IHM

Utilize objetivos concretos durante a integração e, posteriormente, substitua-os pelas especificações exatas do ecrã LCD, do ecrã tátil, da placa, da caixa e da alimentação antes do lançamento.

Artigo de design Referência de Engenharia Limites de validação
Tamanho do painel As referências industriais variam entre aproximadamente 7 e 24 polegadas. Confirme a abertura do invólucro, a distância de visualização, o tamanho do alvo tátil, a montagem, o acesso para manutenção e o raio de curvatura dos cabos.
Resolução nativa As resoluções mais comuns variam entre 800×480 e 1920×1080. Ajustar a temporização nativa, o formato de píxeis, o motor de visualização, o modo BIOS, o cabo, a retroiluminação e a carga de trabalho gráfica da IHM.
Alimentação de 24 VCC Uma família de IHMs industriais especifica uma tensão entre 19,2 e 28,8 VCC, com um valor nominal de cerca de 24 V. Não copie este intervalo para a placa-mãe. Verifique a entrada da placa, o trilho do painel, a retroiluminação, os periféricos, a corrente de arranque e a proteção.
Vida útil da retroiluminação As especificações técnicas das IHMs comerciais indicam uma duração de cerca de 30 000 a 50 000 horas a 25 °C. Utilize a ficha técnica do painel selecionado. A configuração do brilho, a temperatura, o ciclo de funcionamento e a tecnologia de retroiluminação influenciam a vida útil.
Distância RS-485 A TI indica 10 Mbps a 12 m e 100 kbps a 1200 m. A distância real depende do cabo, da terminação, da topologia, das condições de modo comum, do transceptor, da compatibilidade eletromagnética (EMC) e da taxa de transmissão.
Sincronização do Modbus RTU Os fotogramas requerem, pelo menos, 3,5 tempos de caractere de silêncio. Acima dos 19 200 bps, o guia Modbus recomenda um atraso fixo de 1,75 ms entre quadros.
Proteção frontal A classificação IP65 é comum nas frentes dos painéis industriais. A placa-mãe não possui classificação IP de proteção. Verifique a junta, a moldura, os conectores, a proteção traseira, o sistema de arrefecimento e a montagem completa.

Especificações do produto → Calculadora de resistência térmica →

Camadas de controlo e visualização

Funções de operação e controlo separadas

A IHM deve apresentar o estado da máquina sem ocultar a responsabilidade pelo controlo. Defina, antes da integração do software, qual a camada responsável pelos comandos, alarmes, receitas, histórico, autenticação, ações de segurança e recuperação.

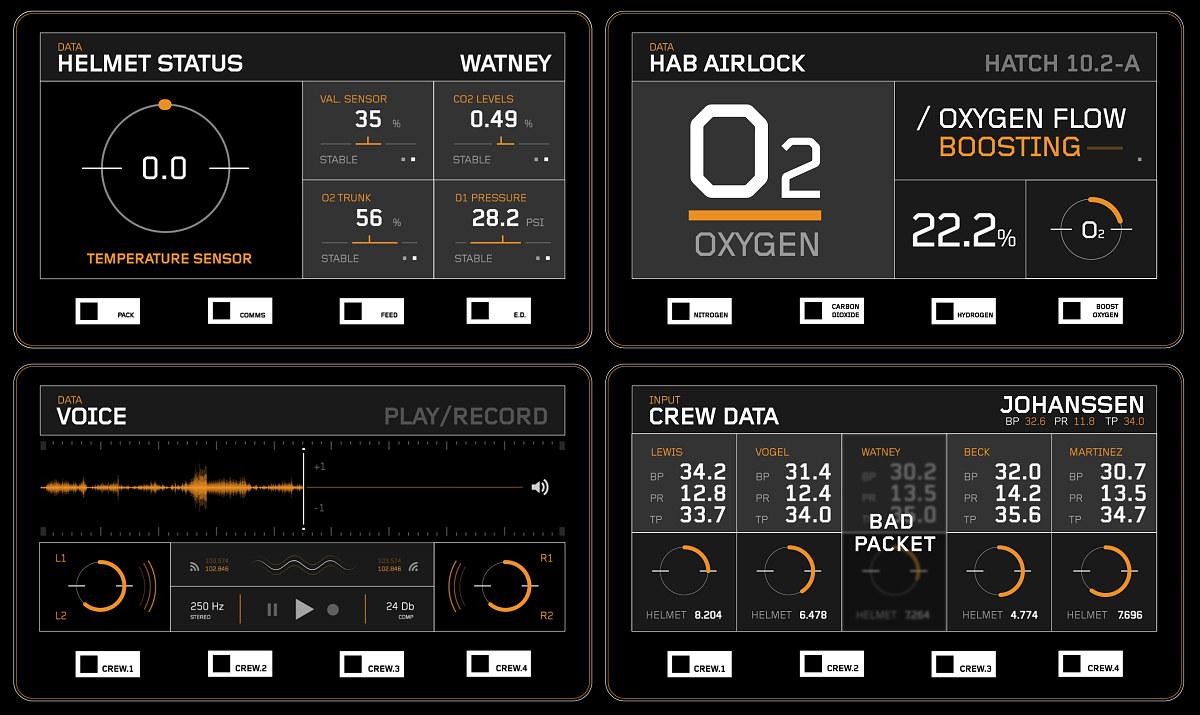

  1. Superfície do operadorEcrã LCD, sensor tátil, moldura, indicadores de estado, teclas opcionais, controlo de brilho e acesso para manutenção
  2. Electrónica de PainéisCabo LVDS ou eDP, controlador de retroiluminação, controlador tátil USB ou I²C, alimentação do painel e proteção contra descargas eletrostáticas (ESD)
  3. Computação Mini-ITXRuntime da IHM, gráficos, gestão de alarmes, receitas, tendências, registo, base de dados local, diagnóstico e gestão de utilizadores
  4. Camada de controloPLC, controlador de movimento, controlador de segurança, E/S remotas, variadores, sensores, atuadores e redes de máquinas
  5. Camada de supervisãoSCADA, sistema de registo histórico, MES, estação de trabalho de engenharia, assistência remota, cópias de segurança e sistemas empresariais aprovados

Plataformas de referência →

LVDS · eDP · Tátil · Serial · USB

Mapear todas as interfaces HMI

Crie uma matriz de interface para vídeo, ecrã tátil, dispositivos de campo, portas de serviço, rede e alimentação. Registe o conector, o controlador, a disposição dos pinos, a tensão, o cabo, o controlador de periféricos, o protocolo, o estado de arranque e o comportamento de recuperação.

LVDS e eDP
Corresponder à resolução nativa, temporização, número de canais ou vias, mapeamento, tensão do painel, disposição dos pinos do conector, orientação do cabo, ativação da retroiluminação, PWM, perfil do BIOS e imagem de arranque.
HDMI e DisplayPort
Utilize interfaces externas quando os monitores necessitarem de substituição no terreno ou de cabos destacáveis. Verifique a versão de saída, a resolução, o comprimento do cabo, a retenção do conector, o comportamento do EDID e a prioridade de arranque.
Controlador tátil
Confirme se a tecnologia utilizada é capacitiva projetada ou resistiva, o protocolo de comunicação USB ou I²C, o controlador, a calibração, a orientação, o comportamento com luvas, os requisitos multitoque e o tratamento da reconexão.
RS-232 / RS-485
As placas selecionadas disponibilizam até seis canais COM. Verifique o modo elétrico, o isolamento, a terminação, a taxa de transmissão, o comprimento do cabo, o endereçamento do dispositivo, a pilha de protocolos e a numeração das portas.
USB e E/S de serviço
Reserve portas para ecrãs táteis, leitores de códigos de barras, teclados, suportes de serviço, câmaras ou periféricos. Verifique a geração USB, a topologia do hub, a capacidade disponível, os conectores com bloqueio e a recuperação após a desconexão.
Alimentação e ligação à terra
Entrada da placa separada, linha lógica do LCD, alimentação da retroiluminação, alimentação do ecrã tátil, carga USB e E/S de campo. Verifique a corrente de arranque, a queda de tensão, a ligação à terra, a ligação do chassis e o comportamento de reinício.

Opções de E/S em série → Opções de interface USB → Calculadora de potência de 12 V / 24 V →

Guia de decisão sobre plataformas

Selecionar hardware por arquitetura HMI

Escolha a placa após definir o método de visualização, o software HMI, o carregamento de gráficos, as E/S de campo, a profundidade do invólucro, o percurso de arrefecimento, a fonte de alimentação, o sistema operativo e o objetivo do ciclo de vida.

Arquitetura da IHM Ponto de partida Lógica de seleção
Ecrã LCD incorporado no interior da caixa Mini-ITX fino Dê prioridade à altura do conector, à profundidade do painel, ao percurso do LVDS ou do eDP, à distância em relação ao dissipador de calor, à entrada de CC regulada, à localização da unidade de armazenamento e ao espaço para a curvatura dos cabos.
HMI industrial para Windows ou Linux Plataformas Intel Adequar a geração do processador ao tempo de execução da IHMI, à carga gráfica, ao suporte a controladores, à memória, ao armazenamento, às E/S de campo, ao consumo energético e ao envelope térmico sem ventoinha.
Interface de máquina com grande volume de dados em série Plataformas sem ventoinha Combine a validação térmica passiva com os canais COM necessários, a conectividade PLC, o armazenamento, a porta USB de serviço, a alimentação do painel, a temperatura ambiente do armário e o acesso para manutenção.

Análise de Engenharia da HMI

Suspender a montagem de produção da HMI

Forneça a ficha técnica do ecrã LCD, o controlador tátil, o esquema do cabo, o software da IHM, o mapa do PLC, os dispositivos seriais, a entrada de alimentação, a caixa de proteção, o intervalo de temperatura ambiente, a imagem do sistema operativo, o ciclo de vida, a quantidade e o âmbito da validação.

Validação de Engenharia

Perguntas frequentes sobre SEO

Perguntas frequentes sobre painéis HMI industriais

O que é uma HMI na automação industrial?

Uma HMI é a interface do operador com uma máquina ou processo. Apresenta o estado, os alarmes, as tendências e os controlos, enquanto os PLC ou controladores dedicados executam, normalmente, a lógica de controlo subjacente.

HMI vs. PLC: qual é a diferença?

Uma IHM (Interface Homem-Máquina) gere a visualização e a introdução de dados pelo operador. Um PLC (Controlador Lógico Programável) executa a lógica determinística da máquina ou do processo. Ambos trocam tags e comandos através de redes industriais, controladores e protocolos compatíveis.

HMI vs. SCADA: qual é a diferença?

Uma IHM (Interface Homem-Máquina) serve normalmente uma máquina ou um processo local. O SCADA supervisiona sistemas mais abrangentes, agrega vários controladores, armazena o histórico, gere os alarmes e proporciona visibilidade ao nível da unidade industrial ou da rede.

Como é que uma IHM comunica com um PLC?

Uma IHM pode utilizar Ethernet, PROFINET, EtherNet/IP, Modbus TCP, Modbus RTU série ou protocolos específicos de cada fabricante. A compatibilidade depende do controlador, da função do controlador, do endereçamento, da sincronização, da configuração da rede e do software.

O que é um painel HMI industrial?

Um painel HMI industrial combina um ecrã, com comando tátil ou teclas, hardware informático, sistemas de comunicação, alimentação e uma caixa de proteção para a interação com o operador. Os requisitos ambientais, de proteção contra a penetração de elementos externos, de compatibilidade eletromagnética (EMC) e de segurança continuam a ser decisões a tomar ao nível do sistema.
