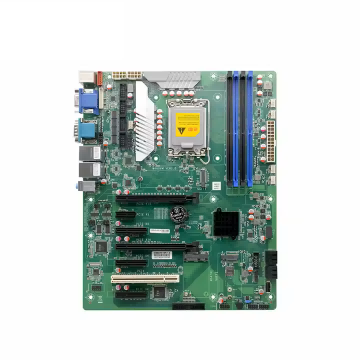

Placas Mini-ITX de precisão para controlo industrial

Plataformas Mini-ITX para gateways de controlo, IHM, aquisição de dados, cargas de trabalho de PLC virtual, integração de fieldbus, registo de dados e controlo de supervisão, com requisitos definidos em termos de temporização, E/S, alimentação, temperatura e ciclo de vida.

Placas de E/S industriais Cotação da Plataforma de Controlo

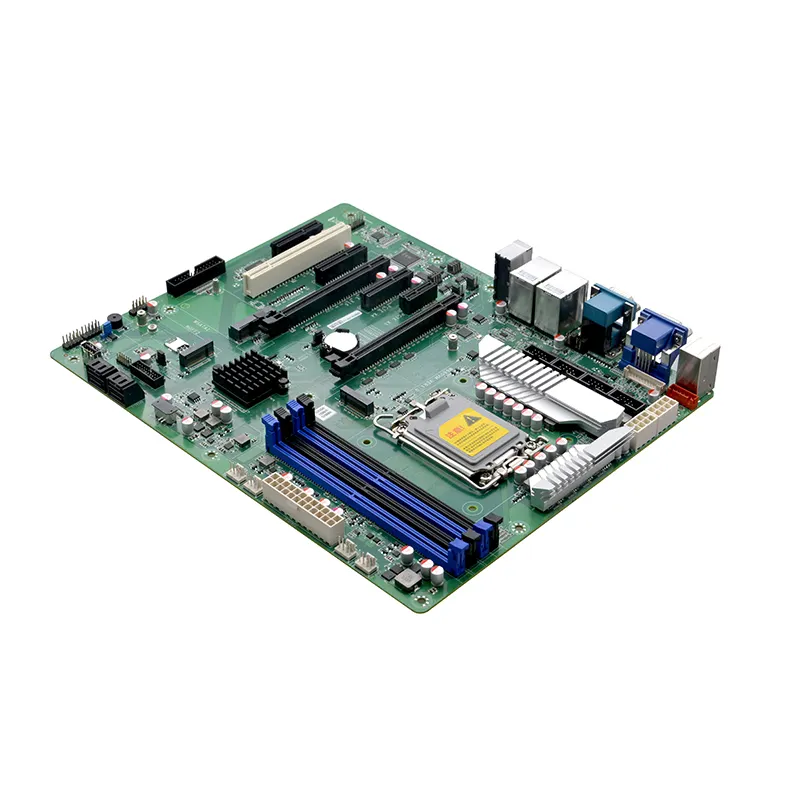

Plataforma de hardware Mini-ITX para sistemas de controlo industrial

Primeiro, a arquitetura de controlo

Definir o limite de controlo

As plataformas de controlo industrial devem ser selecionadas com base no tempo de ciclo, nas E/S de campo, na propriedade do protocolo, nos limites de segurança, no sistema operativo, na topologia de rede, no invólucro, na fonte de alimentação e no comportamento de recuperação.

Funções de controlo distintas

As funções do PLC, do controlador de movimento, do controlador de segurança, da IHM, do SCADA e do PC industrial são diferentes. Atribua cada circuito de controlo, alarme, interbloqueio e tarefa de supervisão antes de escolher o hardware.

Requisitos relativos aos tempos das provas

O comportamento determinístico depende da duração da tarefa, do jitter, do tratamento de interrupções, do percurso de E/S, da pilha de rede, do kernel, dos controladores e da conceção da aplicação. A frequência da CPU, por si só, não determina o desempenho em tempo real.

Interfaces de campos de mapa

Os protocolos RS-485, CAN, GPIO, Ethernet, USB e PCIe asseguram a transmissão de dados. Os protocolos Modbus, EtherCAT, PROFINET, CANopen e outros continuam a exigir controladores, controladores de dispositivo, pilhas de protocolos e configurações compatíveis.

Automação industrial → Plataformas HMI →

Processo · E/S · Movimento · Embalagem

Perfis de Aplicação de Controlo Industrial

A página original destacava o controlo da temperatura, as E/S distribuídas, os sistemas de movimento e os transportadores. Estes continuam a ser aspetos relevantes após a remoção das alegações não comprovadas relativas à precisão, à latência e aos resultados de produção.

Nós de controlo de processos

Obtenha valores de temperatura, pressão, caudal ou outros parâmetros do processo através de hardware de E/S dedicado. Defina o tipo de sensor, o condicionamento, o percurso do ADC, a calibração, o período de controlo, o estágio de saída e o comportamento de segurança em caso de falha.

Gateways de E/S distribuídos

Agrupe as E/S seriais, digitais ou baseadas em CAN junto ao equipamento. Especifique o número de canais, o isolamento elétrico, a taxa de atualização, a marcação temporal, o mapeamento de protocolos, a recuperação da rede e o tratamento de falhas.

Sistemas de Apoio ao Movimento

Os PCs industriais podem executar tarefas de planeamento de trajetórias, HMI, visão, registo de dados e supervisão. Os circuitos servomecânicos em tempo real estrito devem permanecer nos controladores de movimento validados, a menos que toda a pilha de controlo do PC esteja qualificada.

Nós de controlo do transportador

Coordenar sensores, controladores, scanners, IHMs e dados de produção. Definir o percurso do codificador, a latência de E/S, a interface do controlador, os limites de paragem de emergência, a recuperação da rede e a sequência de reinício antes da implementação.

Produção Inteligente →

Sincronização · Aquisição · Bus de campo · Ambiente

Requisitos relativos às fechaduras antes da seleção da placa

Os projetos de controlo industrial devem definir os requisitos relativos a temporização, aquisição, bus de campo, segurança, alimentação, térmicos, software e ciclo de vida antes de uma revisão da placa passar a fazer parte da configuração validada da máquina.

Requisito Limite de engenharia Verificação da publicação
Aquisição de dados A resolução do ADC, por si só, não determina a precisão da medição. Intervalo do sensor, condicionamento, ADC, referência, isolamento, taxa de amostragem, calibração, ruído, ligação à terra e margem de erro.
Cronometragem em tempo real O Linux em tempo real ou o RTOS não garantem um tempo de resposta fixo. Período da tarefa, jitter no pior dos casos, caminho de E/S, carga de interrupções, pilha de rede, controladores, carga da CPU e comportamento em caso de falha.
Protocolos industriais As portas físicas não equivalem à implementação do protocolo. Controlador, transceptor, função de mestre ou escravo, controlador de periféricos, pilha de protocolos, tempo de ciclo, topologia, licenciamento e requisitos de conformidade.
Energia e Térmica O funcionamento sem ventoinha depende do percurso térmico completo. Intervalo de entrada, comportamento em caso de queda de tensão, carga de arranque, carga da CPU, temperatura do armário, percurso do dissipador de calor, fluxo de ar, orientação e alimentação dos periféricos.
Controlo do ciclo de vida Alterações não controladas no hardware podem invalidar a validação da máquina. Revisão de placas, lista de materiais (BOM), BIOS, controladores, imagem do sistema operativo, armazenamento, substitutos, processo de PCN/EOL, stock de assistência técnica e testes de regressão.

Especificações verificadas do produto →

Arquitetura de Controlo Industrial

Camadas separadas de controlo e supervisão

Uma plataforma Mini-ITX pode alojar aplicações de IHM, SCADA, PLC virtual, gateway, registo de dados, visão e supervisão. Os circuitos de segurança e de tempo real estrito devem permanecer no subsistema validado para essas funções.

  1. Dispositivos de campoSensores, codificadores, interruptores, atuadores, acionamentos, válvulas, câmaras e equipamento de medição
  2. Camada de E/S e ControloE/S remotas, condicionamento de sinais, PLCs, controladores de movimento, controladores de segurança, acopladores de fieldbus e interfaces protegidas
  3. Nó de controlo Mini-ITXHMI, cliente SCADA, soft-PLC, gateway de protocolos, registo de dados, visão artificial, base de dados, diagnóstico e aplicações de supervisão
  4. Rede IndustrialForam implementadas as tecnologias Ethernet, EtherCAT, PROFINET, Modbus TCP, OPC UA, redes baseadas em CAN e a segmentação da instalação
  5. Camada de OperaçõesServidor SCADA, sistema de registo histórico, MES, estação de trabalho de engenharia, ferramentas de manutenção, monitorização remota e serviços empresariais aprovados

Plataformas de referência →

RS-485 · CAN · GPIO · Ethernet

Validar todas as interfaces de controlo

Elabore uma matriz de interface que abranja o nível elétrico, o controlador, o protocolo, a frequência de atualização, o isolamento, a terminação, o cabo, o controlador de periféricos, o proprietário do software, o comportamento em caso de falha e o método de recuperação.

RS-232 / RS-485
Verifique o modo do transceptor, a terminação, o isolamento, a taxa de transmissão, a estrutura de quadros, o comprimento do cabo, o controlador, a função Modbus e o endereçamento do dispositivo para cada rede série.
CAN Bus
Confirmar o controlador, o transceptor, a terminação, a velocidade de transmissão, o esquema de identificação, a pilha CANopen ou J1939, se necessário, a carga do barramento, o isolamento e a recuperação de erros.
EtherCAT / PROFINET
Confirme a compatibilidade da placa de rede ou do controlador, da pilha mestre ou do dispositivo, da topologia, do tempo de ciclo, da sincronização, do controlador de dispositivo, do licenciamento e de quaisquer testes de conformidade necessários.
GPIO e E/S digital
Verifique a tensão, a corrente, o isolamento, a proteção, a polaridade, o estado de arranque, o tempo de espera, os valores predefinidos de saída e se é mais adequado utilizar E/S remotas ou hardware de controlo dedicado.
Aquisição analógica
Utilize hardware ADC ou DAQ dedicado quando a precisão for importante. Defina a gama de sinais, a resolução, a taxa de amostragem, a referência, a ligação à terra, o isolamento, a calibração e o orçamento total de erro.
Energia e Termia do Armário
Simule a carga da placa-mãe, as unidades de armazenamento, os dispositivos USB, as placas de expansão, os picos de consumo na inicialização, as perdas de conversão, a temperatura ambiente do armário, o fluxo de ar, o percurso do dissipador de calor e as restrições de manutenção.

Calculadora do orçamento de energia → Conceção sem ventoinha → Calculadora de resistência térmica →

Guia de decisão sobre plataformas

Selecionar hardware de acordo com a carga de trabalho de controlo

Escolha o processador e a arquitetura de E/S após definir o período de controlo, a pilha de protocolos, a carga da IHM, o registo, a visão, o armazenamento, a expansão, a alimentação, os limites térmicos e o objetivo do ciclo de vida.

Implementação Ponto de partida Lógica de seleção
HMI, cliente SCADA, soft-PLC, gateway Plataformas Intel Útil quando a compatibilidade com software x86, controladores industriais, armazenamento, ecrãs, Ethernet e E/S série constitui um requisito fundamental.
Gateway de controlo com grande volume de tráfego serial Plataformas com porta série Utilizar quando forem necessários vários canais COM independentes. Verifique o modo elétrico, o isolamento, a topologia do controlador, a função do protocolo e a compatibilidade com os controladores.
Implementação de armários sem ventoinha Plataformas com ampla gama de temperaturas Tenha em conta os casos em que as condições do armário excedem os pressupostos comerciais. Verifique a classificação exata de temperatura do SKU, a carga de trabalho sustentada, o invólucro, o armazenamento e o percurso térmico.

Revisão da Engenharia de Sistemas de Controlo

Congelar a configuração de controlo

Indique as tarefas de controlo, os períodos de ciclo, a lista de E/S, os protocolos, os limites do PLC ou do sistema de movimento, a carga da IHMI, o sistema operativo, a expansão, a alimentação, o invólucro, o ambiente, o método de recuperação, o ciclo de vida, a quantidade e o âmbito da validação.

Validação de Engenharia

Perguntas frequentes sobre SEO

Perguntas frequentes sobre hardware de controlo industrial

O que é um sistema de controlo industrial?

Um sistema de controlo industrial combina controladores, sensores, atuadores, redes, interfaces homem-máquina (HMI) e software de supervisão para monitorizar ou controlar máquinas e processos. A arquitetura varia consoante os requisitos de temporização, segurança, E/S e de processo.

PLC vs. PC industrial: em que é que diferem?

Os PLCs dão prioridade ao controlo determinístico, às E/S industriais e ao funcionamento das máquinas. Os PCs industriais proporcionam funções flexíveis de computação, IHM, dados, visão e gateway. Qualquer um deles pode controlar o equipamento quando o sistema completo estiver validado.

Modbus RTU vs Modbus TCP: em que é que diferem?

O Modbus RTU utiliza habitualmente ligações seriais, como a RS-485. O Modbus TCP transmite mensagens Modbus através de Ethernet e TCP/IP. As funções dos dispositivos, o endereçamento, a temporização, os registos e o software continuam a exigir configuração.

EtherCAT vs. PROFINET: em que diferem?

Ambos suportam o controlo Ethernet industrial, mas a topologia, a sincronização, os modelos de dispositivos, as pilhas de protocolos, as ferramentas de configuração e o comportamento temporal diferem. A seleção do hardware deve seguir rigorosamente a função do controlador e os requisitos da rede.

O Linux em tempo real consegue controlar máquinas?

Sim, para aplicações adequadas após validação. Meça a latência no pior cenário, o jitter, a carga de interrupções, os tempos de E/S, o comportamento dos controladores, a pilha de rede e a resposta a falhas. As funções de segurança podem continuar a exigir controladores dedicados e certificados.
