Duplo 10GbE · SFP+ · 10GBASE-T · Dispositivo de rede

Placas-mãe Mini-ITX com várias portas Ethernet de 10 GbE

Escolha uma plataforma multi-10GbE com base no perfil de tráfego, no tipo de suporte, na largura de banda PCIe, na carga de processamento de pacotes, no caminho de armazenamento, nas funcionalidades de software e nas condições térmicas sustentadas.

  • 10 Gb/s por porta1,25 GB/s de velocidade bruta de linha
  • 10GbE duploCapacidade agregada da ligação de 20 Gb/s
  • PCIe Gen3 x4~31,5 Gb/s antes da sobrecarga do protocolo PCIe
Definir o orçamento de tráfego Analisar os meus requisitos de 10GbE
Placa-mãe Mini-ITX com várias portas Ethernet de 10 GbE para virtualização de armazenamento de firewalls e redes periféricas

Orçamento para o Trânsito

Comece por considerar a capacidade de passagem necessária em cada sentido, e não o número de portas

Uma ligação de 10 GbE transmite 10 Gb/s, ou 1,25 GB/s de dados à velocidade bruta da linha, antes da sobreposição da Ethernet, do IP, do TCP/UDP, do armazenamento, da encriptação ou da sobrecarga da aplicação. Duas portas proporcionam 20 Gb/s de capacidade agregada da ligação, mas o sistema tem ainda de processar esse tráfego.

Carga de trabalho Questão relativa ao trânsito O que costuma tornar-se o limite
Firewall / Router É obrigatório que os 10 Gb/s entrem por uma porta e saiam pela outra após o NAT, a VPN ou a inspeção? Ciclos da CPU, taxa de pacotes, encriptação, tráfego de memória e filas dos controladores
NAS / Armazenamento Basta um cliente de 10 GbE ou ambas as portas têm de transmitir tráfego de armazenamento em simultâneo? Matriz de unidades, sistema de ficheiros, cache, partilha de PCIe e temperatura durante a gravação
Captura / Visão Quantas câmaras ou sensores transmitem em simultâneo e onde é que os dados são armazenados ou processados? Largura de banda de entrada, cópias de memória, captura de pacotes, armazenamento e percurso do acelerador
Virtualização Qual é o volume de tráfego que passa pelos comutadores virtuais, pelas redes de armazenamento e pelos limites das máquinas virtuais? Processamento do vSwitch, filas, agrupamento de IOMMU e agendamento da CPU

SFP+ · DAC · Fibra · 10GBASE-T

Escolha os suportes físicos antes de fixar a disposição das portas

Media Referência útil Melhor ajuste Verificação da publicação
DAC SFP+ Ligação de 10 Gb/s · ligação curta entre equipamentos Ligações em rack, em equipamentos ou a interruptores próximos, em que se prefere a utilização de cabos DAC de cobre amovíveis Aprovado pela DAC, compatibilidade com outros equipamentos, raio de curvatura, acesso à gaiola e temperatura

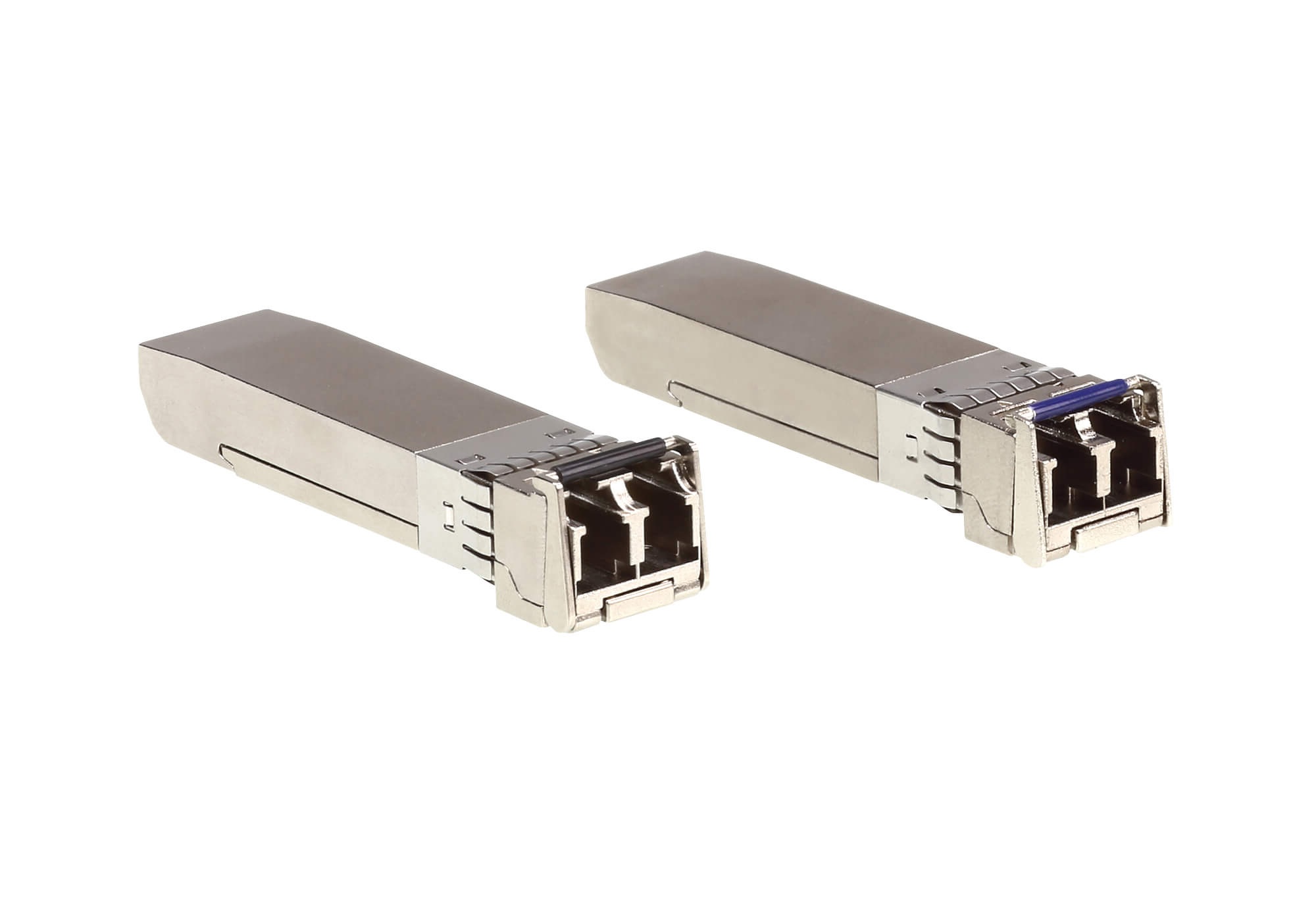

Fibra SFP+ Alcance e comprimento de onda dependentes da óptica Ligações mais longas, isolamento elétrico entre equipamentos, redes de fibra estruturadas Ótica exata, tipo de fibra, equipamento homólogo, orçamento ótico e temperatura de funcionamento
10GBASE-T IEEE 802.3an · até 100 m num canal Cat 6A adequado Infraestrutura de cobre RJ45 existente e assistência técnica no terreno de confiança Categoria do cabo, aquecimento do PHY, características magnéticas, EMI, auto-negociação e fluxo de ar no invólucro

Orçamento para PCIe da NIC para a CPU

Verifique a largura elétrica da PCIe antes de esperar a velocidade de linha em duas portas

Duas portas de 10 GbE podem exigir uma capacidade agregada de ligação unidirecional de 20 Gb/s, antes da sobrecarga. Por isso, o percurso da placa de rede é tão importante quanto os conectores Ethernet.

Ligação PCIe Sinalização da carga útil aproximada após a codificação da linha Significado de 10GbE
PCIe Gen2 x4 ~16 Gb/s antes da sobrecarga do protocolo PCIe Abaixo da taxa agregada bruta de 20 Gb/s de duas ligações 10GbE
PCIe Gen3 x4 ~31,5 Gb/s antes da sobrecarga do protocolo PCIe Proporciona margem prática para um caminho duplo de placas de rede de 10 GbE
PCIe Gen4 x4 ~63 Gb/s antes da sobrecarga do protocolo PCIe Útil quando o tráfego da placa de rede, NVMe ou do acelerador partilha uma estrutura de plataforma mais rápida

Taxa de pacotes · RSS · Carga de interrupções

Os pacotes pequenos podem sobrecarregar a CPU antes de sobrecarregarem a ligação

Com quadros Ethernet de tamanho mínimo, uma ligação de 10 GbE atinge aproximadamente 14,88 milhões de pacotes por segundo à velocidade de linha, quando se incluem o preâmbulo e o intervalo entre quadros. Duas portas podem, portanto, atingir cerca de 29,76 Mpps numa direção.

RSS e contagem de filas

O Receive Side Scaling pode distribuir os fluxos pelos núcleos da CPU quando a placa de rede, o controlador e o sistema operativo suportam a estrutura de filas necessária.

Descarregamento de somas de verificação e segmentação

A soma de verificação, o TSO/GSO e as descargas relacionadas podem reduzir a carga de trabalho da CPU, mas o seu efeito depende do tipo de tráfego e do percurso da aplicação.

Quadros Jumbo

Um MTU maior pode reduzir a sobrecarga de processamento de pacotes em redes de armazenamento ou redes internas adequadas, mas todos os dispositivos no caminho têm de suportar o MTU escolhido.

Perfil do pacote medido

Teste a combinação de tamanhos de pacotes, os fluxos simultâneos e o tráfego bidirecional previstos em ambiente de produção, em vez de validar apenas grandes transferências sequenciais.

10GbE · NVMe · SATA

O armazenamento deve fornecer dados à velocidade que a rede consegue transmitir

Uma ligação 10GbE representa 1,25 GB/s de capacidade bruta à velocidade da linha. Uma ligação SATA de 6 Gb/s fica abaixo dessa velocidade bruta de rede, pelo que um único caminho SATA não consegue, por si só, fornecer um fluxo bruto total de 10GbE.

Caminho de armazenamento Referência O que validar
SATA 6 Gb/s Velocidade de ligação de 6 Gb/s antes da sobrecarga do protocolo de armazenamento Largura do array, controlador, sistema de ficheiros e velocidade de gravação sustentada
NVMe / PCIe Potencialmente superior a uma ligação de 10 GbE Linhas PCIe partilhadas, temperatura dos SSD, profundidade da fila e tráfego simultâneo das placas de rede
Armazenamento duplo de 10 GbE Capacidade bruta agregada da ligação de 2,5 GB/s Se o armazenamento, a memória e a CPU conseguem suportar ambos os caminhos de rede em simultâneo

Análise da arquitetura de armazenamento Mini-ITX para cargas de trabalho de 10 GbE →

VLAN · LACP · SR-IOV · IOMMU

Confirmar o funcionamento da funcionalidade de rede no controlador, no driver e no sistema operativo em conjunto

Caraterística Referência O que é necessário confirmar
VLAN IEEE 802.1Q Driver da placa de rede, configuração do sistema operativo, política do switch e MTU
Agregação de ligações IEEE 802.1AX / LACP Política de hash, mudança de par, comportamento de failover e se um fluxo pode utilizar mais do que uma ligação
SR-IOV Funcionalidade da placa de rede/plataforma Suporte exato para controladores, firmware, BIOS, IOMMU, hipervisor e controladores de sistema convidado
Passthrough Caminho da plataforma IOMMU / VT-d Agrupamento de dispositivos, comportamento de reinicialização, firmware e pilha de virtualização

NIC · PHY · Ótica · Caixa

Validar a ligação 10GbE depois de o equipamento de rede atingir a temperatura de equilíbrio

Os circuitos PHY 10GBASE-T, os módulos SFP+, os controladores NIC, as unidades NVMe e as CPUs podem todos contribuir para a acumulação de calor num sistema Mini-ITX de 170 × 170 mm.

Ambas as portas estão ativas

Execute tráfego sustentado em simultâneo em ambas as interfaces enquanto a carga de trabalho de encaminhamento, armazenamento ou captura pretendida estiver ativa.

Temperatura do meio

Monitorize a temperatura do módulo PHY de cobre ou SFP+ no invólucro final, e não apenas numa bancada aberta.

Recuperação de ligações

Teste a remoção do cabo, o reinício do par, a renegociação da ligação e a recuperação do controlador sem deixar as interfaces num estado inutilizável.

Contadores de erros

Registe erros CRC/FCS, pacotes perdidos, retransmissões, erros PCIe e limitação térmica durante o teste de validação.

Plataformas de partida

Escolha entre uma placa de rede integrada com duas portas SFP+ ou uma placa de rede PCIe substituível

Plataforma de partida Utilize-o quando Confirmar antes da publicação
Placa-mãe Mini-ITX com duas portas SFP+ de 10 GbE Duas ligações SFP+ integradas adaptam-se ao desenho da rede e ao desenho mecânico Controlador NIC, caminho PCIe, suportes aprovados, controlador, carga da CPU, alimentação e refrigeração
LGA1700 Mini-ITX com expansão PCIe É preferível utilizar uma placa de rede 10GbE substituível ou uma placa específica do controlador Largura da via elétrica, BIOS, dimensões da placa de rede, alimentação do slot, fluxo de ar e espaço livre no chassis

Análise da plataforma 10GbE

Enviar o perfil de tráfego e a escolha de meios de comunicação

Indique o número de portas, SFP+ ou RJ45, tamanhos de pacotes, direção do tráfego, função (firewall/armazenamento/virtualização), CPU de destino, dispositivos PCIe, sistema operativo, alimentação, caixa, refrigeração, quantidade e critérios de validação.

Enviar requisitos relativos à rede 10GbE

FAQ

Perguntas frequentes sobre Mini-ITX com várias portas 10GbE

É possível que duas portas de 10 GbE proporcionem um débito de 20 Gb/s para as aplicações?

Não automaticamente. Proporcionam uma capacidade agregada de ligação de 20 Gb/s. A PCIe, a CPU, o tamanho dos pacotes, o software, o armazenamento, os suportes e as condições térmicas determinam a taxa de transferência útil.

O PCIe Gen3 x4 é suficiente para duas ligações 10GbE?

A interface PCIe Gen3 x4 transmite cerca de 31,5 Gb/s após a codificação de linha e antes da sobrecarga do protocolo PCIe, proporcionando uma margem prática em relação a duas ligações de 10 GbE. Confirme a largura real negociada e os recursos partilhados.

SFP+ ou 10GBASE-T para um equipamento industrial?

Escolha entre a infraestrutura de cabos instalada, o alcance, a alimentação, o aquecimento, o acesso aos conectores e o modelo de manutenção. O 10GBASE-T suporta até 100 m num canal Cat 6A adequado; o SFP+ permite a utilização de DACs ou meios de fibra ótica certificados.

Por que razão é que uma firewall pode não atingir os 10 Gb/s, mesmo com uma placa de rede 10GbE?

O encaminhamento, o NAT, a VPN, o IDS/IPS e o processamento de pacotes pequenos podem tornar-se limitados pela CPU. Teste o perfil real dos pacotes, o conjunto de regras, a encriptação e o tráfego em ambas as portas, em vez de se basear na velocidade de linha da placa de rede.
