SATA · NVMe · RAID · 2,5/10 GbE

Plataformas Mini-ITX para sistemas de armazenamento NAS

Hardware Mini-ITX para NAS com várias unidades, cópias de segurança, gravação de videovigilância, arquivos multimédia e armazenamento periférico, com requisitos definidos em termos de SATA, NVMe, RAID, Ethernet, alimentação das unidades, refrigeração, recuperação e ciclo de vida.

Orçamento de hardware para NAS Plataformas de armazenamento

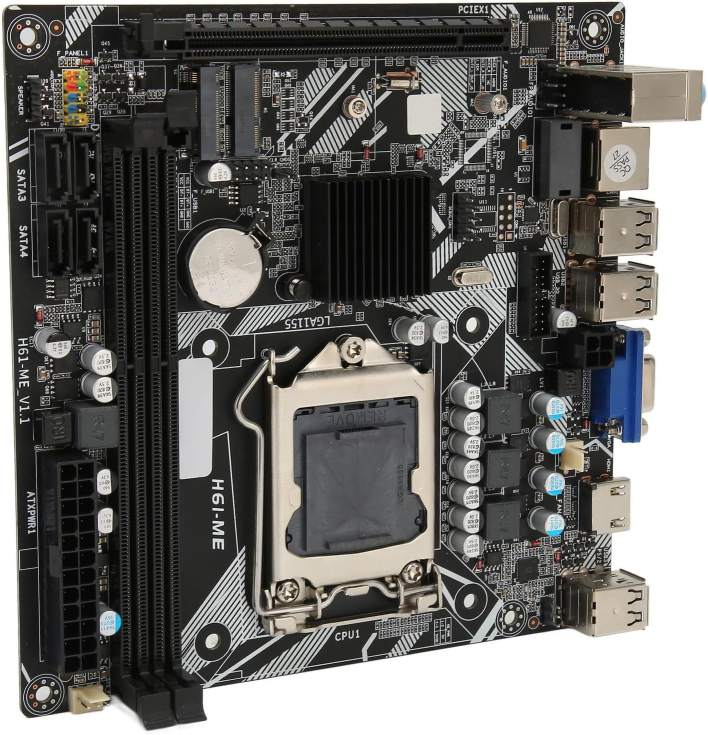

Plataforma Mini-ITX para armazenamento NAS com SATA e NVMe

Gargalos no armazenamento

Dimensionar o caminho de armazenamento mais lento

O desempenho do NAS é limitado pelo caminho ativo mais lento: unidades, controlador SATA, vias PCIe, camada NVMe, memória, sistema de ficheiros, lógica RAID, Ethernet ou carga de trabalho do cliente.

Contem os controladores, não os conectores

Seis soquetes SATA não garantem seis vias independentes de 6 Gb/s. Verifique a origem do controlador, a partilha do chipset, a largura da ligação ascendente PCIe, os multiplicadores de portas, o mapeamento do HBA e as condições de recursos desativados.

Corresponder a rede ao armazenamento

Uma ligação de 2,5 GbE tem uma velocidade nominal de 2,5 Gb/s; uma ligação de 10 GbE tem uma velocidade nominal de 10 Gb/s. A sobrecarga do sistema de ficheiros, do protocolo, dos pacotes, do armazenamento, da CPU e do comutador reduz a taxa de transferência da aplicação.

Corrente de arranque do motor económico

Os discos rígidos podem consumir várias vezes a potência que consomem em modo de inatividade durante o arranque. É necessário verificar em conjunto a capacidade dos carris da fonte de alimentação, o arranque escalonado, as perdas no backplane, a corrente nos conectores, a secção dos cabos e o arranque das ventoinhas.

Armazenamento de virtualização → Nós de armazenamento na nuvem →

Ficheiro · Cópia de segurança · Vídeo · Arquivo

As cargas de trabalho NAS requerem recursos diferentes

A partilha de ficheiros, o backup, a vigilância, a edição de multimédia e o armazenamento em arquivo exercem pressão sobre diferentes recursos. Defina o tamanho do conjunto de trabalho, a relação leitura/gravação, a largura de banda sequencial, as IOPS aleatórias, o período de retenção, a janela de reconstrução e a simultaneidade de clientes.

Armazenamento de ficheiros de escritório

Dê prioridade à latência dos metadados, ao comportamento do SMB ou do NFS, aos instantâneos, às permissões, ao número de clientes, às IOPS de ficheiros pequenos, à memória e ao backup. A taxa de transferência máxima costuma ser menos importante do que uma resposta previsível em condições de concorrência.

Repositório de Cópias de Segurança

Avalie o intervalo de importação, a compressão, a deduplicação, a encriptação, a verificação, a retenção, a taxa de restauração e a política de cópias imutáveis. O RAID protege contra falhas em unidades selecionadas; não substitui um backup independente.

Gravação de vigilância

Calcule a taxa de bits da câmara × número de câmaras × tempo de retenção. As gravações contínuas exigem monitorização da temperatura da unidade, alertas SMART, planeamento da reconstrução, reserva do sistema de ficheiros, comportamento em caso de falha de alimentação e desempenho previsível na gravação sequencial.

Armazenamento de Projetos Multimédia

Os ficheiros de vídeo de grande dimensão podem sobrecarregar as ligações de rede antes de se esgotar a capacidade do SATA. Analise em conjunto o volume de leituras e gravações sustentadas do array, as ligações ascendentes de 10 GbE, o espaço de trabalho NVMe, a simultaneidade de projetos e a largura de banda de cópia de segurança.

Sistemas de vigilância de ponta →

Normas e referências às fichas técnicas

Utilizar valores de projeto mensuráveis para o NAS

Estes valores são referências de engenharia, não especificações gerais da MiniITXBoard. A versão de produção deve utilizar a placa, a placa de rede (NIC), o SSD, o HDD, o HBA, o chassis, a fonte de alimentação (PSU) e a documentação de software selecionados.

Item Valor de referência Significado em engenharia

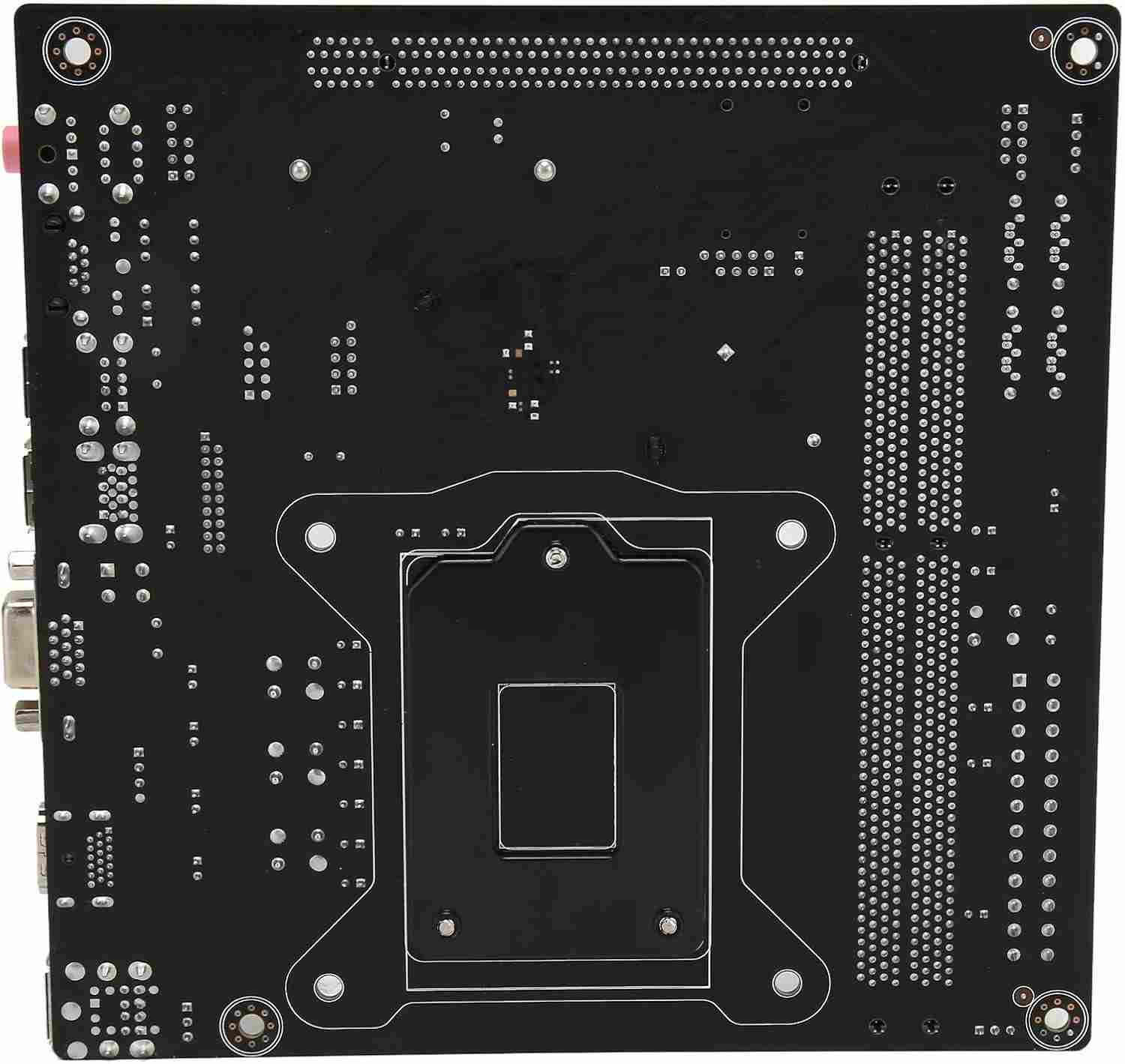

Mini-ITX 170 × 170 mm A área da placa-mãe tem de partilhar espaço com os cabos SATA, o suporte para unidades, o HBA, o dissipador de calor M.2, a memória, a cablagem da fonte de alimentação e o fluxo de ar.
SATA Revisão 3.0 6 Gb/s por ligação A norma SATA-IO define uma velocidade de transmissão de 6 Gb/s. O manual de uma unidade pode indicar uma velocidade de transferência da interface de 600 MB/s, embora a velocidade sustentada do suporte de dados seja inferior.
2,5GBASE-T 2,5 Gb/s = 312,5 MB/s Esta é a velocidade nominal da linha antes da sobrecarregamento da Ethernet, do TCP, do SMB, do NFS, do iSCSI, do sistema de ficheiros e do armazenamento.
10 GbE 10 Gb/s = 1,25 GB/s Esta é a velocidade nominal da linha. A transferência sustentada de ficheiros depende também da placa de rede (NIC), do caminho PCIe, da CPU, do protocolo, do comutador e do conjunto de armazenamento.
PCIe 3.0 x4 ≈4 GB/s em cada sentido A PCI-SIG indica cerca de 1 GB/s por via, em cada sentido. A taxa de transferência NVMe continua a depender do controlador, da memória NAND, da fila, das condições térmicas e do firmware.
RAID 5 / RAID 6 Mínimo de 3 ou 4 rodas motrizes A SNIA define o RAID 5 como tendo paridade simples e o RAID 6 como tendo paridade dupla. As reconstruções podem reduzir o desempenho das aplicações.
Exemplo de disco rígido de 12 TB 1,8 A de pico a 12 V O manual do Seagate IronWolf de 12 TB indica uma corrente típica de arranque de 1,8 A: cerca de 21,6 W a 12 V por unidade.
Aceleração de quatro unidades ≈86,4 W no trilho de 12 V Quatro unidades de 1,8 A podem consumir cerca de 7,2 A a 12 V durante o arranque simultâneo, antes de se ter em conta a placa-mãe, as ventoinhas e as perdas de conversão.
Exemplo de dissipação térmica de um disco rígido de 12 TB Temperatura ambiente mínima de 5 °C; temperatura máxima da caixa de 70 °C Estes valores provêm do manual de um IronWolf de 12 TB. Utilize a ficha técnica exata da unidade selecionada e o teste de fluxo de ar do chassis.

Especificações do produto → Orçamento de energia do NAS →

SATA · NVMe · RAID · Cache

Atribuir uma função de armazenamento a cada unidade

Defina as funções de arranque, capacidade, cache, metadados, registo, espaço temporário e cópia de segurança antes de escolher os conectores. Isto evita conflitos de canal e impede a utilização de capacidade NVMe dispendiosa nos casos em que o armazenamento sequencial em HDD é suficiente.

Camada de armazenamento Função típica Verificação da publicação
Disco rígido SATA Capacidade, arquivo, cópia de segurança sequencial, retenção de imagens de vigilância Número de unidades, comportamento CMR ou SMR, controlador SATA, hot-swap, alimentação, vibração, temperatura, SMART e tempo de reconstrução.
SSD SATA Conjuntos de dados de baixa latência ou armazenamento silencioso Resistência, comportamento em caso de perda de energia, velocidade de gravação sustentada, recolha de lixo, temperatura, interação com RAID e compatibilidade de substituição.
SSD NVMe Arranque, cache, metadados, registo, área de trabalho, camada rápida Geração PCIe, largura da via, partilha de vias, autonomia, dissipador de calor, limitação de desempenho, suporte ao arranque, profundidade da fila e função do sistema de ficheiros.
RAID 1 Espelhamento entre duas ou mais unidades Proporciona redundância em caso de falha de uma unidade, mas, normalmente, ocupa cerca de 50% de capacidade bruta, distribuída por unidades de igual capacidade.
RAID 5 Conjunto de capacidades de paridade única Mínimo de três discos; a capacidade útil corresponde aproximadamente a N−1 discos iguais. É necessário aceitar o risco de reconstrução e a penalização de gravação.
RAID 6 Conjunto de capacidades de paridade dupla Mínimo de quatro unidades; a capacidade útil corresponde aproximadamente a N−2 unidades iguais. São toleradas duas falhas de unidade.
RAID 10 Pares espelhados com striping Normalmente, requer pelo menos quatro unidades e cerca de 50% de sobrecapacidade bruta, sacrificando capacidade em troca de percursos de recuperação espelhados mais simples.

Plataformas de referência →

Ethernet · Alimentação da unidade · Chassis

Verificar o funcionamento do NAS fora da placa-mãe

As falhas nos NAS têm frequentemente origem no cablagem, no dimensionamento da fonte de alimentação, nos backplanes, nos sistemas de refrigeração ou na conceção da rede. Verifique o chassis completo com unidades de produção, cabos, ventoinhas, switch, sistema de ficheiros e procedimentos de recuperação.

Ligação ascendente de 2,5 GbE
Adequado quando a procura de armazenamento agregada se mantém abaixo de uma ligação nominal de 2,5 Gb/s. Mede o número de clientes simultâneos, a sobrecarga do protocolo, a carga da CPU, o percurso do switch e o débito sustentado da matriz.
Ligação ascendente de 10 GbE
Utilizar quando os conjuntos de trabalho, as cópias de segurança ou as transferências de dados excederem 2,5 GbE. Verificar o controlador da placa de rede, as vias PCIe, os meios de transmissão SFP+ ou de cobre, o comutador, o MTU, as condições térmicas e a compatibilidade dos controladores.

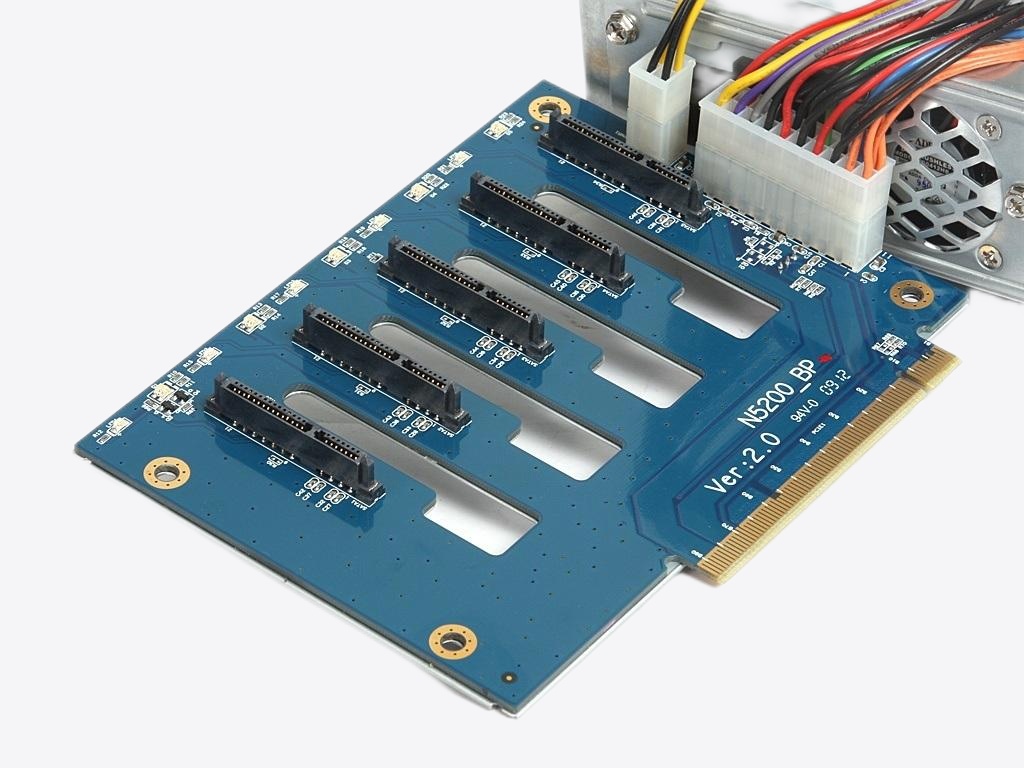

Trilho de alimentação do acionamento
Determine os níveis de tensão de 12 V e 5 V com base nas fichas técnicas exatas dos discos rígidos (HDD) e discos de estado sólido (SSD). Verifique a corrente de arranque, as perdas no backplane, as especificações dos conectores, a secção transversal dos cabos, o arranque escalonado e a margem da fonte de alimentação.
Fluxo de ar no disco rígido
Meça a temperatura da caixa das unidades durante a reconstrução e as operações de gravação prolongadas. O fluxo de ar da frente para trás deve chegar às unidades centrais, e não apenas ao dissipador de calor da CPU ou à ventoinha de exaustão traseira.
Arrefecimento NVMe
Coloque os dispositivos M.2 longe de zonas de estagnação e de controladores que aquecem muito. Registe a temperatura composta do NVMe, a limitação de desempenho, a taxa de gravação e a recuperação durante transferências prolongadas e reconstruções.
Facilidade de manutenção do chassis
Verifique o raio de curvatura dos cabos SATA, a remoção da unidade, a substituição da ventoinha, o acesso ao M.2, o espaço livre para o HBA, o acesso à memória, os conectores de alimentação, a etiquetagem e a numeração das bandejas antes de libertar o invólucro.

Opções de Ethernet 10G → Verificador da distância ao solo do chassis →

Guia de decisão sobre plataformas

Selecionar software de computação baseado em armazenamento

Escolha a CPU e a memória após definir o SMB, o NFS, o iSCSI, o ZFS, o RAID, a encriptação, a compressão, os contentores, os instantâneos, o número de clientes, a velocidade da placa de rede, os requisitos do HBA e os procedimentos de recuperação.

Implementação Ponto de partida Lógica de seleção
Servidor de ficheiros compacto ou nó de cópia de segurança Plataformas Intel Dê prioridade à baixa carga em modo de inatividade, à disponibilidade de SATA ou HBA, ao suporte para placas de rede, à capacidade de memória, aos controladores de armazenamento, às necessidades de virtualização e ao comportamento em termos de estados de consumo de energia.
Serviços de armazenamento com elevado consumo de recursos computacionais Plataformas AMD Avaliar os núcleos da CPU, a memória, o comportamento do ECC, as vias PCIe, o NVMe, os recursos do HBA, a encriptação, a compressão, os contentores, a largura de banda da placa de rede e o envelope térmico sustentado.
Dispositivo de armazenamento de perifeiro com baixo nível de ruído Plataformas sem ventoinha O arrefecimento da placa-mãe sem ventoinha não elimina os requisitos de fluxo de ar das unidades. Verifique as temperaturas dos discos rígidos (HDD) e das unidades NVMe, as ventoinhas do chassis, a acumulação de pó, as condições ambientais e reajuste a configuração térmica.

Casos de referência para o dimensionamento

Transformar cargas de trabalho em objetivos mensuráveis

Trata-se de exemplos de dimensionamento técnico, e não de alegações de desempenho por parte dos clientes. Estes exemplos mantêm os casos de utilização originais relacionados com suportes de dados, vigilância, arquivo e cópias de segurança, eliminando, ao mesmo tempo, melhorias percentuais não comprovadas e garantias de conformidade.

Espaço de Trabalho Multimédia 4K

Configuração de referência: quatro unidades em RAID 10, além de 10GbE. O RAID 10 utiliza cerca de 50% de capacidade bruta; a ligação 10GbE proporciona uma velocidade nominal de 1,25 GB/s, antes da sobrecarga.

Nó de gravação com 16 câmaras

Com 16 câmaras × 8 Mb/s, a captura de imagens equivale a 128 Mb/s e cerca de 1,38 TB/dia. A retenção, a sobrecarga do RAID, a reserva do sistema de ficheiros e as cópias de segurança determinam a capacidade instalada.

Arquivo RAID 5 com quatro unidades

Quatro discos de 12 TB proporcionam cerca de 36 TB de capacidade útil em RAID 5, antes da reserva do sistema de ficheiros. O RAID 5 tolera a falha de um disco, mas não substitui a realização de cópias de segurança.

Atualização da rede de cópias de segurança

O 2.5GbE oferece uma velocidade nominal de linha de 312,5 MB/s; o 10GbE oferece 1,25 GB/s. Efetue a atualização apenas quando o conjunto de armazenamento, a CPU, o cliente e o comutador forem capazes de suportar a largura de banda mais elevada.

Perguntas frequentes sobre SEO

Perguntas frequentes sobre engenharia de armazenamento NAS

De quanta memória RAM precisa um NAS?

A memória RAM depende do sistema de ficheiros, da cache, dos contentores, da deduplicação, da encriptação, da utilização de máquinas virtuais, do número de clientes e da carga de trabalho. Determine a capacidade da memória com base nas orientações do fornecedor do software e no conjunto de trabalho medido, e não apenas na capacidade do disco.

RAID 5 vs RAID 6: qual é o melhor?

O RAID 5 utiliza paridade simples e tolera a falha de um disco. O RAID 6 utiliza paridade dupla e tolera a falha de dois discos. Escolha com base no número de discos, na exposição à reconstrução, na sobrecarga de capacidade, na carga de escrita e nos objetivos de recuperação.

O cache NVMe é útil para um NAS?

A cache NVMe só é útil quando as leituras repetidas, os metadados, as gravações síncronas ou o comportamento do conjunto de trabalho dela beneficiam. Avalie a taxa de acertos na cache, a resistência, a latência, as condições térmicas e os limites da rede antes da implementação.

2,5 GbE ou 10 GbE para um NAS?

O 2.5GbE oferece uma largura de banda nominal de 2,5 Gb/s; o 10GbE oferece 10 Gb/s. Opte pelo 10GbE quando o tráfego contínuo de armazenamento e dos clientes puder exceder a capacidade do 2.5GbE, após a sobrecarga do protocolo e do sistema de ficheiros.

NAS vs. DAS: qual é a diferença?

O NAS partilha o armazenamento através de uma rede, utilizando protocolos como o SMB ou o NFS. O DAS liga-se diretamente a um único anfitrião. Compare a partilha, a latência, o cabeamento, a gestão, a cópia de segurança, a redundância e a dependência da rede.

Revisão Técnica da NAS

Congelar a configuração de produção do armazenamento

Indique o número de unidades, os modelos de HDD e SSD, a configuração RAID ou ZFS, a função do NVMe, o destino de rede, o HBA, o sistema de ficheiros, a RAM, a fonte de alimentação, o chassis, o fluxo de ar, a carga de trabalho, o método de recuperação, o ciclo de vida e a quantidade.

Plano de Validação do Armazenamento
