Seleção da plataforma Mini-ITX
Escolha a plataforma Mini-ITX antes de escolher a placa-mãe
Comece pela pilha de software e pela carga de trabalho e, em seguida, teste a arquitetura em relação a restrições de expansão, aceleração, consumo energético, gestão térmica e ciclo de vida. As tecnologias da Intel, AMD, Arm e NVIDIA Jetson implicam diferentes compromissos ao nível do sistema, antes mesmo de se considerar as E/S ao nível da placa.
x86 · SoC Arm · NVIDIA Jetson
SO / BSP · Carga de trabalho · Aceleração
Expansão · Potência · Térmica · Ciclo de vida
Decisão de arquitetura
Compare as plataformas Intel, AMD, Arm e NVIDIA
Comece pelo ambiente de software e pela carga de trabalho. A arquitetura define a base computacional e de software; o número de portas LAN, a combinação de portas COM/USB, a entrada de corrente contínua, a classe de temperatura e a disposição dos conectores continuam a ser decisões a tomar ao nível da placa ou do SKU.
x8601
Plataformas Intel
Opte pela Intel quando o projeto depender da compatibilidade com Windows/Linux x86, do controlo do BIOS/UEFI, da expansão PCIe ou de uma vasta gama de opções de CPUs incorporadas.
- Utilizar quando
- Windows/Linux x86 · Controlo do BIOS/UEFI · Expansão PCIe
- Verifique primeiro
- Geração da CPU · recursos do chipset · funcionalidades da BIOS · encaminhamento PCIe/vídeo
- Ao nível do Conselho de Administração
- LAN · COM · USB · Entrada CC · classe de temperatura
x8602
Plataformas AMD
Considere a AMD quando o sistema necessitar de compatibilidade x86 com a plataforma de computação Ryzen Embedded, de gráficos Radeon integrados em determinados processadores ou de expansão de elevado débito.
- Utilizar quando
- processamento x86 · gráficos integrados · expansão de alto rendimento
- Verifique primeiro
- SKU do processador · topologia da memória · encaminhamento do ecrã · atribuição de PCIe · refrigeração
- Ao nível do Conselho de Administração
- LAN · armazenamento · COM · entrada de corrente contínua · classe de temperatura
SoC da Arm03
Plataformas de braço
Escolha a Arm quando a imagem do software puder ser criada com base num SoC/BSP específico e o projeto beneficiar de periféricos estreitamente integrados e de um funcionamento incorporado com menor consumo de energia.
- Utilizar quando
- pilha Linux/Yocto controlada · gateways · HMI · IoT
- Verifique primeiro
- Maturidade do BSP · kernel · controladores · pilha de vídeo/câmara · suporte a periféricos
- Ao nível do Conselho de Administração
- CAN · câmara · GPIO · sem fios · LAN · série · M.2
IA de ponta04
Plataformas NVIDIA Jetson
Opte pelo Jetson quando a inferência CUDA/TensorRT, os fluxos de trabalho de câmara e a aceleração por GPU integrada no módulo fizerem parte da arquitetura do sistema, em vez de serem complementos opcionais.
- Utilizar quando
- visão centrada na câmara · robótica · inferência · análise de vídeo
- Verifique primeiro
- módulo · versão do JetPack · modo de potência · faixas de câmara · solução térmica
- Ao nível da operadora
- CSI/GMSL · GbE · M.2 · CAN · GPIO · USB
| Pergunta de seleção | Intel x86 | AMD x86 | SoC da Arm | NVIDIA Jetson |
|---|---|---|---|---|
| Base de referência do software | Windows / Linux x86 | Windows / Linux x86 | Linux / Yocto / Android, dependente do BSP | Ecossistema JetPack Linux |
| Fator determinante | Software x86 existente · Controlo da BIOS · Escolha da CPU | Compatibilidade com x86 · Equilíbrio entre CPU e GPU · Taxa de transferência | BSP controlado · Integração SoC · Concepção de baixo consumo energético | CUDA/TensorRT · pipelines de câmara · inferência na GPU |
| Recursos do Conselho a verificar | PCIe · M.2 · USB · ecrã · LAN | PCIe · M.2 · ecrã · LAN | Linhas do SoC · câmara · CAN · GPIO · M.2 | CSI/GMSL · M.2 · LAN · CAN · GPIO |
| Não dês nada por garantido | Contagem de COM · Entrada CC · Temperatura · Contagem de LAN | Número de ecrãs · Intervalo de corrente contínua · temperatura · número de E/S | Prazo de validade do BSP · controladores periféricos · E/S da porta de comunicação | Número de câmaras · modo de alimentação · interfaces de operadora |
Limite de engenharia
Diferenciar a capacidade da plataforma da implementação na placa e do SKU
Considere a plataforma, a placa e o SKU como três decisões de engenharia distintas. A família de processadores ou módulos define o conjunto de recursos; a placa distribui e disponibiliza parte desse conjunto; o SKU de produção fixa a configuração que é efetivamente validada e enviada.
Família de plataformas
Define a arquitetura da CPU/SoC, o ecossistema de software, os recursos de memória e aceleradores, bem como as interfaces nativas disponíveis para o projeto de uma placa.
Utilize a família de plataformas para compreender o que pode ser implementado — e não o que uma placa específica realmente disponibiliza.Implementação do Conselho de Administração
Determina quais os recursos disponíveis que se tornam interfaces reais e como são implementadas as interfaces LAN, USB, série, M.2, PCIe, vídeo, GPIO/CAN, alimentação, refrigeração e conectores.
Verifique o esquema de ligações, os recursos partilhados, o desenho mecânico e a lista de funcionalidades do firmware da placa em questão.Referência de produção
Define a opção de CPU/módulo aprovada, a configuração de memória suportada, a lista de materiais (BOM), a revisão do firmware, a classe de temperatura, o âmbito dos testes, a rotulagem e o estado do controlo do ciclo de vida.
Valide e aprove o SKU exato da produção, e não o nome da plataforma.Regra de decisãoNunca se deve partir do princípio de que duas placas oferecem as mesmas funcionalidades só porque utilizam a mesma família de processadores.
Validação da configuração →
Percursos de desenvolvimento de competências ao nível do Conselho de Administração

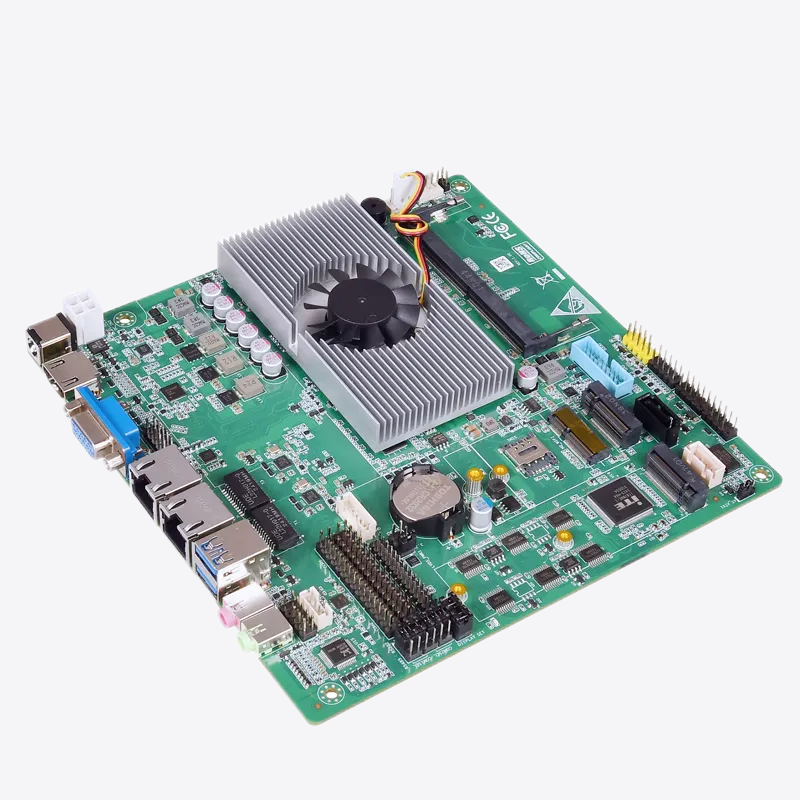

Escolha a placa de acordo com os requisitos de E/S, alimentação, térmicos e mecânicos
Assim que a arquitetura estiver definida, selecione as placas com base nos critérios que podem desqualificar o projeto. Os números e intervalos publicados abaixo aplicam-se apenas a implementações selecionadas e continuam a exigir verificação ao nível do modelo.
E/S industrialCOM
E/S multissérie
Comece pela interface elétrica, e não pelo número de portas COM. Verifique o modo RS-232/422/485, o isolamento, a terminação, o conector/disposição dos pinos e a forma como cada modo de porta está configurado.
Até 6× COMem implementações Mini-ITX selecionadas
Placas Mini-ITX com várias portas seriais →
PotênciaDC
Alimentação de corrente contínua industrial
A etiqueta do VIN não indica os requisitos completos de alimentação. Verifique o intervalo de tensão de alimentação admissível, o pico de arranque, o comportamento em caso de queda de tensão, a proteção contra picos de tensão e polaridade inversa, bem como a corrente do conector.
9–48 Vdisponível em determinados modelos industriais
Opções de entrada de alimentação CC industrial →
Redes de contactosLAN
Multi-LAN e Ethernet de alta velocidade
A velocidade de ligação anunciada não garante a taxa de transferência efetiva do sistema. Verifique o controlador da placa de rede, a disponibilidade de vias PCIe, a taxa de transferência agregada, os meios de transmissão RJ45/SFP+, os requisitos de PoE e as condições térmicas do controlador.
1 / 2,5 / 10 GbEcaminhos de ligação entre placas selecionadas
Opções de configuração Multi-LAN e 10GbE →
E/S periféricaUSB
USB de alta densidade
O número de portas USB indicado na ficha técnica não indica a topologia do controlador. Verifique a largura de banda partilhada, a distribuição entre as portas internas e as traseiras, a corrente por dispositivo, a retenção do cabo e a enumeração com todos os dispositivos necessários ligados.
USB 2.0 / 3.xA combinação de portas e a topologia do controlador são específicas de cada placa
Opções de design de E/S USB para Mini-ITX →
TérmicoTDP · Tamb · Rθ
Conceção sem ventoinha e para ampla gama de temperaturas
A viabilidade de um sistema sem ventoinha não pode ser determinada apenas com base no TDP da CPU. É necessário verificar a potência sustentada do pacote, o intervalo de temperatura ambiente, a resistência térmica do dissipador, a condutividade do invólucro, os limites dos componentes e a carga de trabalho real.
MecânicaFino
Mini-ITX fino
O contorno de 170 × 170 mm corresponde apenas à área ocupada pela placa. No caso do Thin Mini-ITX, verifique a altura do sistema, a geometria das entradas/saídas traseiras, o sistema de refrigeração de perfil baixo, o espaço livre para os cabos e a localização da entrada de corrente contínua (CC) consultando o desenho mecânico.
170 × 170 mmárea ocupada pela placa; a distância livre no invólucro ainda requer verificação ao nível do desenho
Modalidades de candidatura
Adaptar a plataforma à carga de trabalho
O nome da aplicação não determina, por si só, a plataforma. Recorra à implementação para identificar quais as restrições relativas ao software, às entradas/saídas, à expansão, à alimentação e à gestão térmica que devem ser satisfeitas em primeiro lugar.
Controlo
Controlo industrial
Dê prioridade ao modo serial e à contagem, ao GPIO, ao comportamento do watchdog, aos requisitos de E/S determinísticos e ao funcionamento em regime contínuo.
Mini-ITX para controlo industrial → Redes de contactosSegurança de rede
Dê prioridade à topologia da placa de rede, ao débito de 2,5/10 GbE, à largura de banda PCIe, ao armazenamento e à carga sustentada de processamento de pacotes.
Mini-ITX para segurança de rede → IAIA de ponta
Dê prioridade ao tempo de execução do acelerador, à importação de imagens da câmara, à largura de banda da memória, ao débito de armazenamento e à carga térmica sustentada.
Mini-ITX para IA de ponta → MóvelTransporte
Dê prioridade à entrada de tensão de ampla faixa, ao comportamento de ignição, à vibração, à conectividade CAN/LTE, ao alcance em condições ambientais e aos limites térmicos sem ventilação.
Mini-ITX para os transportes → EcrãSistemas de IHM e Painéis
Dê prioridade ao encaminhamento da interface de visualização, ao suporte tátil, às E/S seriais, ao arrefecimento de baixo perfil e ao ciclo de vida do ecrã.
Mini-ITX para sistemas HMI e de painéis → ArmazenamentoNAS e Armazenamento
Dê prioridade ao número de interfaces SATA/NVMe, ao número de vias PCIe, ao débito da rede, à capacidade de memória, ao consumo energético e às condições térmicas sustentadas do armazenamento.
Mini-ITX para NAS e armazenamento →Verificação pré-lançamento
Verificar a placa e o SKU exatos antes do lançamento em série
A seleção da arquitetura é apenas o primeiro passo. Só se deve aprovar o projeto depois de terem sido verificados em conjunto o software/firmware de destino, a configuração de E/S necessária, a fonte de alimentação real, a solução de invólucro/termica e a base de referência de produção.
Software e firmware
Defina a imagem do sistema operativo, a linha de base do BSP/driver ou do BIOS/UEFI e, em seguida, verifique o watchdog, o Secure Boot, o PXE, a recuperação e a enumeração de dispositivos exigidos pelo projeto.
E/S e Expansão
Configure as interfaces que irão funcionar em conjunto e teste as ligações LAN, USB, COM/RS-485, GPIO/CAN, ecrã, M.2, SATA e PCIe sob a carga de trabalho alvo.
Energia e Térmica
Medir a carga de pico e a carga em regime estacionário no arranque, registar as temperaturas dos componentes e o estado de limitação de potência, e realizar os ensaios nas condições ambientais e de compartimento exigidas.
Controlo da Produção
Registe a lista de materiais (BOM) aprovada, o firmware, a classe de temperatura, a cobertura dos testes, a rastreabilidade e os requisitos relativos ao ciclo de vida e ao controlo de alterações para a SKU lançada.
Verificações pré-protótipo
Verifique a potência, a temperatura e as distâncias de segurança antes do primeiro protótipo.
Configurações iniciaisPlataformas de referência →
Dados publicados pelo Conselho de AdministraçãoEspecificações do produto →
Âmbito do testeValidação de Engenharia →
Evidência de QualidadeQualidade e Conformidade →
Revisão Técnica
Envie os critérios que poderiam levar à desqualificação de uma plataforma antes de se proceder à pré-seleção de um conselho.
carga de trabalho · CPU/módulo · SO · RAM · armazenamento · ecrãs · LAN · USB · COM/RS-485 · GPIO/CAN · VIN · temperatura · caixa · acelerador · quantidade anual
Questões de decisão
Questões relativas à plataforma a resolver antes de escolher um quadro de administração
Intel vs. AMD Mini-ITX: qual é a melhor opção para sistemas incorporados?
Nenhuma das duas é, por si só, melhor. Se ambas cumprirem os requisitos mínimos do sistema operativo e do software, compare as placas específicas em termos de desempenho da CPU/GPU na carga de trabalho pretendida, topologia da memória, encaminhamento PCIe, E/S necessária, funcionalidades da BIOS, refrigeração e requisitos de ciclo de vida.
x86 vs Arm: qual é a melhor arquitetura para sistemas incorporados?
Escolha x86 quando a compatibilidade com as versões convencionais do Windows/Linux for um requisito obrigatório. Escolha Arm quando a pilha de software puder ser controlada em torno do Linux, do Yocto ou do Android e o projeto beneficiar da integração do SoC. No caso do Arm, verifique a maturidade do BSP, o suporte do kernel e os controladores dos periféricos antes de avançar.
NVIDIA Jetson vs. GPU x86: qual é a melhor opção para a IA na periferia?
Utilize o Jetson quando a CUDA/TensorRT, a captura de imagens de câmara e a aceleração por GPU incorporada forem elementos centrais do sistema. Utilize x86 juntamente com uma GPU discreta quando a compatibilidade de software, a escolha da GPU ou a flexibilidade de expansão forem mais importantes. Compare o tempo de execução, o percurso da câmara, os recursos PCIe, o consumo de energia e a refrigeração na configuração concreta.
Série N da Intel vs. Core: qual é a melhor opção para um Mini-ITX industrial?
Comece por considerar a carga de trabalho sustentada, e não a designação do processador. A série N é adequada para sistemas de baixo consumo energético e com restrições orçamentais; a série Core é a melhor opção quando o desempenho da CPU, a capacidade de expansão, os gráficos ou as cargas de trabalho simultâneas exigem maior margem de manobra. Em seguida, verifique a implementação exata da placa e os limites de refrigeração.
É possível que duas placas Mini-ITX que utilizem a mesma família de processadores ofereçam diferentes opções de E/S e expansão?
Sim. A família de processadores define os recursos disponíveis, mas cada placa determina como as vias e as interfaces são encaminhadas e quais os conectores que ficam acessíveis. Verifique a placa específica no que diz respeito à alocação de PCIe/M.2, LAN, USB, porta série, saída de vídeo, alimentação e comportamento do firmware, em vez de transferir funcionalidades de outra placa da mesma família de plataformas.
