Sistemas de Periferia para Cidades Inteligentes e Campus

Plataformas Mini-ITX para cidades inteligentes e campus

Plataformas Mini-ITX para gestão de tráfego, segurança, automação de edifícios, monitorização ambiental, sinalização e gateways de perifeiria, com requisitos definidos em termos de rede, E/S, alimentação, armazenamento, gestão térmica e software.

Plataformas Edge Citação sobre infraestruturas inteligentes

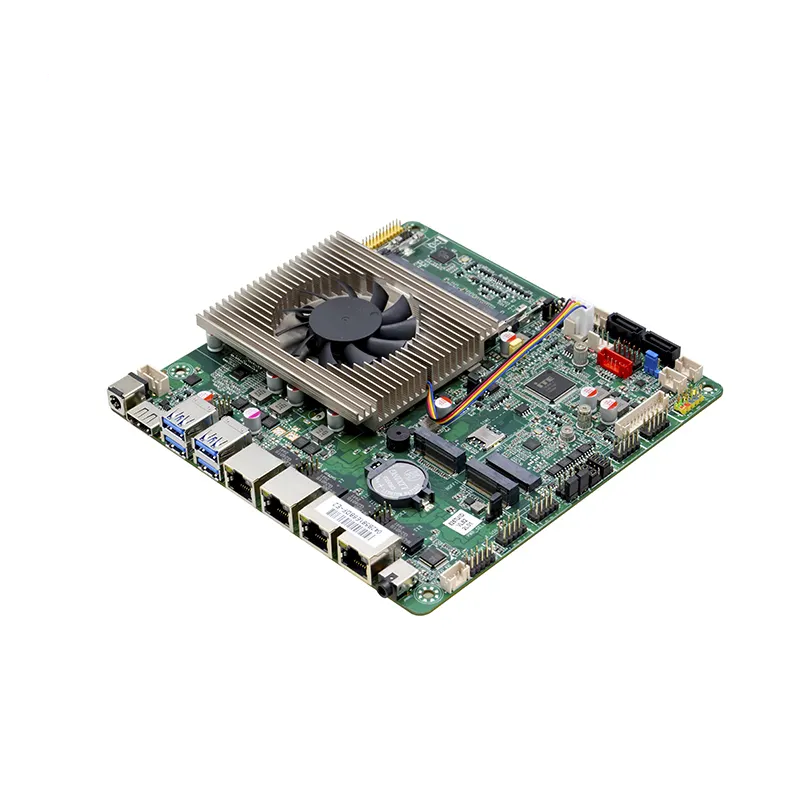

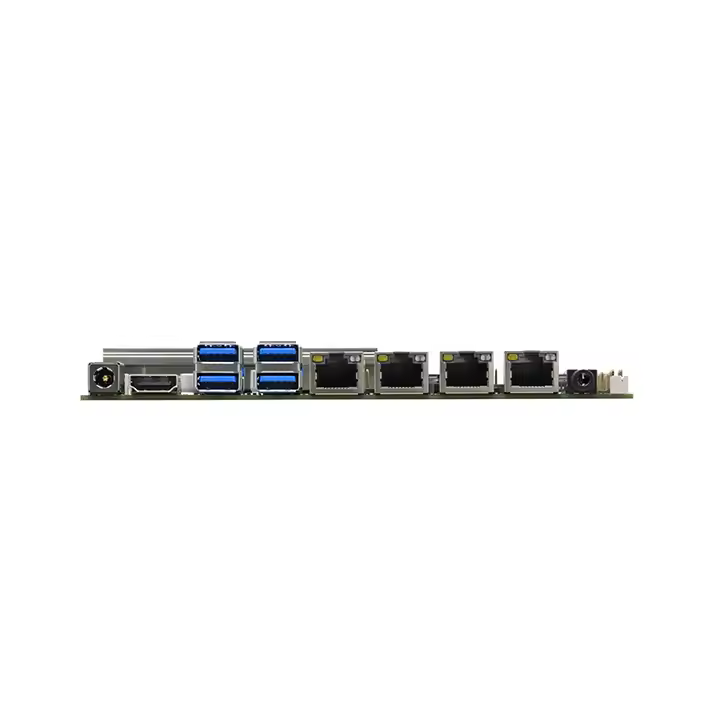

Plataforma Mini-ITX para sistemas de perímetro em cidades inteligentes e campus

Arquitetura Urbana de Periferia

Definir primeiro cada nó de aresta

A infraestrutura inteligente combina câmaras, controladores, contadores, sensores, ecrãs, aparelhos de rádio e redes de gestão. Selecione a placa com base no percurso real dos dados, nas interfaces de campo, na fonte de alimentação, no invólucro e na pilha de software.

Topologia da rede de mapas

Registe os controladores NIC, os percursos dos comutadores, as VLANs, as ligações ascendentes, o tráfego das câmaras, o acesso de gestão, a comutação de emergência e o débito sustentado. O número de ligações LAN, por si só, não define a capacidade útil da rede.

Cargas de trabalho do Budget Edge

Quantifique os fluxos de câmaras, as taxas dos sensores, as análises, as gravações na base de dados, os alarmes locais e as tarefas do gateway. Determine as necessidades de CPU, memória, armazenamento, placas de rede e aceleradores com base na carga de trabalho sustentada.

Condições do campo de controlo

Registe a temperatura do armário, a exposição a picos de tensão, o pó, a humidade, a vibração, a qualidade da alimentação elétrica, a recuperação remota, o método de atualização, o acesso para manutenção e os pressupostos relativos ao ciclo de vida antes de bloquear o hardware.

Dispositivos inteligentes de IoT → Sinalização digital →

Tráfego · Vídeo · Edifícios · Sensores

Aplicações de Infraestruturas Inteligentes

As implementações típicas incluem controladores rodoviários, nós de segurança em campus, portas de acesso a edifícios, estações ambientais e ecrãs públicos. Cada aplicação requer uma interface, carga de trabalho, consumo de energia e perfil de manutenção diferentes.

Nós de extremidade de tráfego

Detetores agregados, dados do controlador de sinal, câmaras e ligações ascendentes. Definir a responsabilidade pelo controlo, a latência, as necessidades de ligações seriais ou GPIO, o armazenamento, a recuperação da rede e as condições do armário.

Campus Video Edge

Gerir fluxos de câmaras IP, eventos de acesso, gravação local e análises. Definir o número de câmaras, o codec, a taxa de bits, o orçamento PoE, o período de retenção, os controlos de privacidade e a recuperação em caso de falha.

Gateways de automação de edifícios

Medidores de ponte, iluminação, AVAC, controladores e redes de gestão. Validar o protocolo de campo, a camada elétrica, o isolamento, o software do gateway, o endereçamento, a temporização e o comportamento à prova de falhas.

Portas de ligação para monitorização ambiental

Recolher dados relativos ao ar, às condições meteorológicas, à água, ao ruído e à ocupação. Definir a frequência de amostragem, a alimentação dos sensores, a cablagem no terreno, a sincronização temporal, o armazenamento em buffer, o armazenamento e a cobertura da ligação ascendente.

Rede · Energia · Térmica · Ciclo de vida

Requisitos relativos às fechaduras antes da seleção da placa

É dispendioso voltar a avaliar os nós distribuídos após a implementação. É necessário definir os requisitos relativos à rede, às E/S, à alimentação, ao invólucro, ao software, à recuperação e ao ciclo de vida antes de selecionar a placa de produção.

Requisito Limite de engenharia Verificação da publicação
Rede O número de portas não comprova a largura de banda total nem o isolamento. Topologia da NIC, VLANs, ligações ascendentes, carga das câmaras, caminho de gestão, comutação de emergência e tráfego sustentado.
E/S de campo RS-485, CAN, GPIO e USB não garantem a compatibilidade com os protocolos. Nível elétrico, isolamento, terminação, controlador, driver, pilha de protocolos, estado de arranque, comprimento do cabo e comportamento em caso de falha.
Potência A tensão nominal não define a potência nominal total do equipamento. Intervalo de entrada, estratégia de picos de tensão, comportamento em caso de queda de tensão, carga PoE, arranque do sistema de armazenamento, picos de consumo dos periféricos, perdas de conversão e reserva.
Térmico O funcionamento sem ventoinha depende da carga de trabalho, do invólucro e do percurso de dissipação de calor. Carga da CPU, carga do acelerador, calor do PoE, temperatura do armazenamento, fluxo de ar no armário, temperatura ambiente, orientação e exposição solar.
Ciclo de vida Os sistemas remotos exigem revisões controladas de software e hardware. Imagem do sistema operativo, controladores, watchdog, percurso de atualização, recuperação, BIOS, lista de materiais (BOM), processo de PCN/EOL e stock de assistência.

Opções de alimentação →

Arquitetura do sistema

Separar as camadas de campo e de gestão

A plataforma Mini-ITX deve processar apenas as funções que lhe forem atribuídas. A segurança, a autoridade de controlo de tráfego, a calibração dos sensores, as regras de acesso e a lógica de controlo do edifício podem permanecer em controladores dedicados.

  1. Dispositivos de campoCâmaras, detetores de tráfego, contadores, sensores, dispositivos de acesso, ecrãs, controladores de iluminação e equipamento de edifícios
  2. Camada elétricaPoE, comutação Ethernet, RS-485, condicionamento de GPIO, CAN, módulos sem fios, proteção contra picos de tensão e isolamento, sempre que necessário
  3. Nó periférico Mini-ITXSoftware de gateway, análise de dados, armazenamento em buffer, IHM, processamento de vídeo, registo, armazenamento local e gestão de dispositivos
  4. Rede localRede LAN do campus, rede rodoviária, armazenamento local, VLAN de manutenção, rede do edifício e ligações ascendentes redundantes, sempre que necessário
  5. Camada de OperaçõesCentro de tráfego, gestão de instalações, operações de segurança, monitorização remota, serviços na nuvem e atualização da infraestrutura

Plataformas de referência →

Ethernet · PoE · Serial · Sem fios

Atribuir um responsável a cada interface

Para cada ligação, registe a camada elétrica, o proprietário do protocolo, o controlador, a fonte de alimentação, o isolamento, o percurso de falha e o método de recuperação. Isto evita que as suposições ao nível do conector se transformem em erros ao nível do sistema.

Ethernet e PoE
Confirme as portas com alimentação, a classe PoE, o orçamento total, a topologia da placa de rede, as VLANs, a taxa de bits da câmara, a carga do uplink, o comprimento do cabo e o impacto térmico.
Série e GPIO
Validar o nível de tensão, o isolamento, a terminação, o controlador, o estado de arranque, o comprimento do cabo, o controlador de saída e o software de protocolo para contadores, controladores e equipamentos antigos.
Rede móvel e Wi-Fi
Defina o módulo, a interface, o percurso do SIM, a antena, o firmware, o controlador, a homologação regional, a disposição de RF e o invólucro antes de afirmar que existe suporte para comunicações sem fios.
Vídeo e Armazenamento
Codec de referência, taxa de bits, taxa de fotogramas, análises, ciclo de gravação, resistência da unidade, retenção, comportamento de gravação e recuperação após falha de alimentação.
Potência e Recuperação
Placa de controlo de orçamento, unidades de disco, rádios, câmaras, cargas PoE, dispositivos USB, picos de arranque, perdas de conversão e redução de potência devido à temperatura. Definir o comportamento do watchdog e do reinício remoto.
Armários para exterior
Verifique o percurso térmico, a ligação à terra, a exposição a picos de tensão, a entrada de cabos, a condensação, a estratégia de proteção contra a entrada de água, a fixação dos conectores, a temperatura de armazenamento e o acesso para manutenção.

Opções de E/S em série → Conceção sem ventoinha → Calculadora do orçamento de energia →

Guia de decisão sobre plataformas

Selecionar computação por carga de trabalho

Escolha a família de processadores após definir a compatibilidade de software, a carga da câmara, o tráfego do sensor, o número de ecrãs, as gravações no armazenamento, a largura de banda da rede, o orçamento energético, os limites do invólucro e o objetivo do ciclo de vida.

Implementação Ponto de partida Lógica de seleção
Gateway, controlo de edifícios, agregação de sensores Plataformas Intel Utilizar quando o software x86, o armazenamento local, a Ethernet, o USB, o ecrã e aplicações industriais já consolidadas constituem os principais requisitos.
Análise de vídeo, visão do tráfego, inferência Plataformas preparadas para IA Utilizar após a medição do modelo, do número de fluxos, do tempo de execução, da memória, do armazenamento, das características térmicas e da carga de inferência sustentada.

Revisão Técnica

Congelar a configuração de implementação

Forneça a lista de dispositivos, câmaras, mapa de LAN e PoE, E/S série, módulos sem fios, armazenamento, imagem do sistema operativo, entrada de alimentação, caixa, condições ambientais, método de recuperação, ciclo de vida, quantidade e âmbito da validação.

Validação de Engenharia

Perguntas frequentes sobre SEO

Perguntas frequentes sobre Smart City Edge Computing

Que tipo de hardware é utilizado nas cidades inteligentes?

O hardware comum inclui computadores de perifeiria, câmaras IP, sensores, gateways, comutadores de rede, controladores, ecrãs, dispositivos de armazenamento, dispositivos de rádio e sistemas de alimentação. A arquitetura exata depende da carga de trabalho, das interfaces, do ambiente e dos requisitos de gestão.

De que forma a computação de ponta contribui para as cidades inteligentes?

A computação de borda processa dados de câmaras, sensores e sistemas de controlo junto ao local de implantação. Permite reduzir o tráfego a montante, encurtar os percursos de resposta, proporcionar armazenamento em buffer local e manter determinadas funções em funcionamento durante interrupções na rede.

O que é um gateway de IoT para cidades inteligentes?

Um gateway de IoT para cidades inteligentes liga os dispositivos de campo a redes IP ou a sistemas de gestão. Pode converter protocolos, armazenar dados em buffer, executar lógica local, aplicar políticas de rede e permitir a gestão remota de dispositivos.

Como funciona o PoE com as câmaras IP?

O PoE transmite dados Ethernet e alimentação CC através de um único cabo. Verifique a norma PoE, a potência da porta, o orçamento total, a carga de arranque da câmara, o comprimento do cabo, a topologia do comutador e os limites térmicos antes da implementação.

Como é que os edifícios inteligentes ligam os dispositivos de campo?

Os edifícios inteligentes utilizam Ethernet, RS-485, BACnet, Modbus, KNX, CAN, ligações sem fios e barramentos específicos de cada fabricante. Um gateway continua a necessitar da interface elétrica, da pilha de protocolos, do endereçamento, da sincronização e do mapeamento de dispositivos adequados.
