Plataformas Mini-ITX para dispositivos inteligentes da Internet das Coisas (IoT)

Hardware Mini-ITX para gateways de IoT, nós de perifeiria, hubs de sensores e equipamentos conectados com requisitos definidos em termos de capacidade de processamento, E/S de campo, comunicações sem fios, armazenamento, alimentação, segurança e ciclo de vida.

Plataformas de IoT Orçamento da plataforma IoT

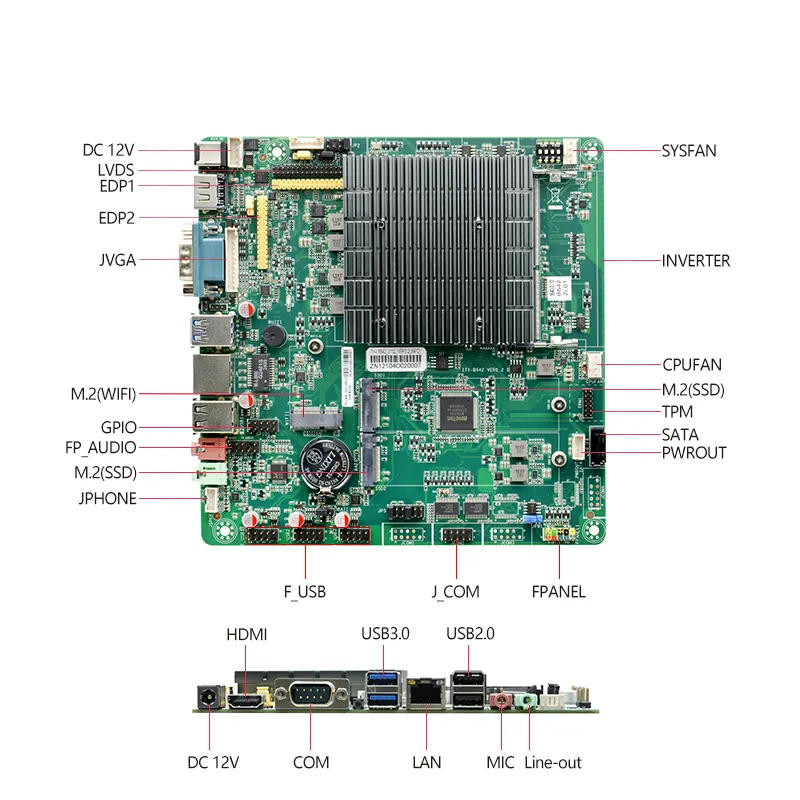

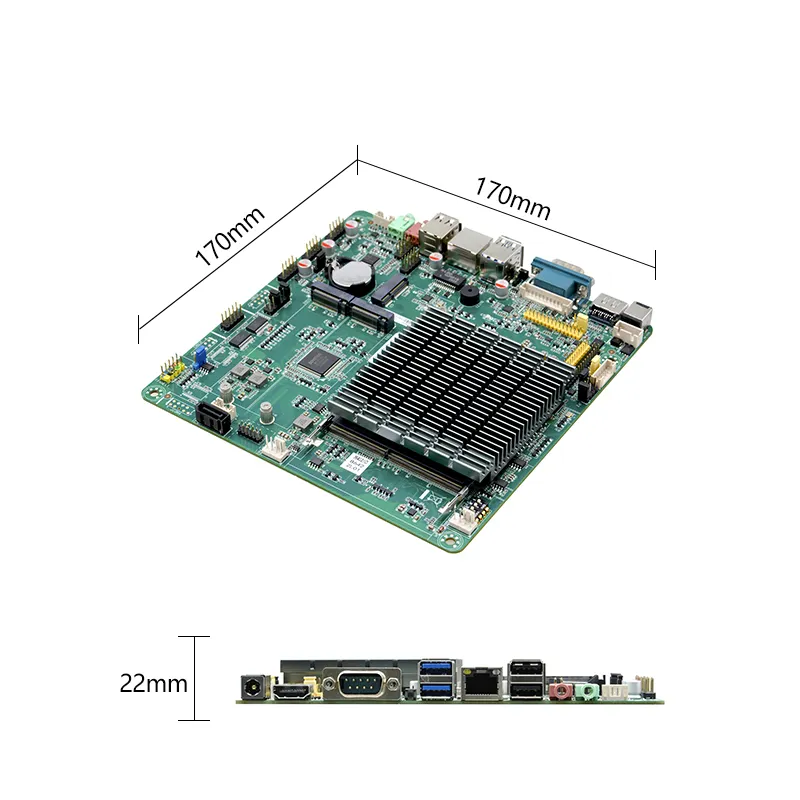

Plataforma de hardware Mini-ITX para gateways de IoT e dispositivos de borda

Arquitetura de hardware da IoT

Comece pelo percurso de dados do dispositivo

O hardware da IoT deve ser selecionado com base nos seguintes critérios: entradas dos sensores, processamento local, conversão de protocolos, método de transmissão, armazenamento, fonte de alimentação, via de atualização e ambiente operacional.

Separar as interfaces dos protocolos

RS-485, CAN, GPIO, USB, SPI, I²C, Ethernet e ligações sem fios definem o transporte. Os protocolos Modbus, MQTT, OPC UA, BACnet e os protocolos de aplicação continuam a exigir software compatível.

Processamento local do orçamento

Quantifique as taxas dos sensores, o volume de mensagens, a filtragem, as gravações na base de dados, a encriptação, a análise, a inferência e a sincronização na nuvem antes de escolher a CPU, a memória, o armazenamento ou a aceleração.

Planear o funcionamento offline

Os nós remotos necessitam de armazenamento em buffer, lógica de repetição de tentativas, mecanismos de vigilância, armazenamento local, sincronização horária e comportamentos de recuperação quando o acesso à Ethernet, ao Wi-Fi, à rede móvel ou à nuvem fica indisponível.

Computação de ponta com IA → Cidade e Campus Inteligentes →

Gateway · Concentrador de sensores · IA na periferia · Telemetria

Perfis de aplicação de dispositivos IoT

A página original centrava-se em gateways, hubs de sensores, IA de ponta, edifícios, telemetria industrial, dispositivos vestíveis e monitorização ambiental. Estes continuam a ser grupos de aplicações úteis após a remoção das alegações de desempenho não comprovadas.

Gateways de IoT industrial

Agregar dados de máquinas, traduzir protocolos de campo, armazenar temporariamente dados de telemetria, aplicar regras locais e ligar redes de equipamentos a MQTT, HTTPS, OPC UA ou serviços na nuvem aprovados.

Sistemas de concentradores de sensores

Recolher dados de sensores digitais e analógicos através de controladores externos ou de equipamento de aquisição. Definir o número de canais, a taxa de amostragem, a temporização, os níveis elétricos, o isolamento, a calibração e a propriedade do software.

Dispositivos de IA de ponta

Execute cargas de trabalho locais de visão, áudio, deteção de anomalias ou classificação quando a latência, a privacidade, a largura de banda ou o funcionamento offline justifiquem a aceleração. Valide o modelo, o tempo de execução, a memória, o consumo de energia e as características térmicas.

Nós de monitorização remota

Combine sensores, armazenamento local, ligações de dados através de rede móvel ou Wi-Fi, alarmes e gestão remota. Conceba o sistema tendo em conta a perda de ligação à rede, interrupções de energia, recuperação automática, atualizações de software e acesso aos serviços.

Controlo industrial →

Computação · Potência · Segurança · Ciclo de vida

Requisitos relativos às fechaduras antes da seleção do material de ferragens

Os nós de IoT permanecem frequentemente em funcionamento durante anos. É necessário fixar a carga computacional, as interfaces, os módulos sem fios, os estados de alimentação, os controlos de segurança, a imagem de software, o comportamento de recuperação, o invólucro e os pressupostos relativos ao ciclo de vida antes da entrada em produção.

Requisito Limite de engenharia Verificação da publicação
Interfaces de campo O tipo de conector não garante a compatibilidade com o protocolo. Controlador, tensão, isolamento, terminação, driver, pilha de protocolos, temporização, comprimento do cabo e comportamento em caso de falha.
Sem fios O Wi-Fi, o BLE, o LTE, o 5G e o LoRaWAN dependem de módulos e do projeto de RF. Módulo, interface, antena, firmware, controlador, caminho do cartão SIM, homologação regional, posicionamento e caixa.
Segurança A TPM, por si só, não cria uma plataforma de IoT segura. Cadeia de arranque segura, chaves, assinatura de firmware, verificação de atualizações, autenticação, encriptação, política de reversão, registo e recuperação.
Potência A potência em modo de inatividade não corresponde ao consumo no terreno. Carga da CPU, módulos de rádio, armazenamento, dispositivos USB, alimentação dos sensores, picos de arranque, estados de suspensão, perdas de conversão e redução da potência térmica.
Ciclo de vida As revisões de hardware e software devem permanecer sob controlo. Revisão da placa, lista de materiais (BOM), BIOS, controladores, imagem do sistema operativo, módulos sem fios, processo PCN/EOL, substitutos, stock de assistência e registos de validação.

Especificações verificadas do produto →

Arquitetura do sistema IoT

Camadas separadas de campo, contorno e nuvem

Um gateway de IoT situa-se entre os dispositivos de campo e os serviços a montante. Pode converter protocolos, filtrar dados, armazenar mensagens em buffer, executar aplicações locais, aplicar controlos de segurança e gerir a conectividade.

  1. Dispositivos de campoSensores, medidores, controladores, câmaras, atuadores, máquinas e módulos de aquisição externos
  2. Camada de interfaceRS-485, CAN, GPIO, USB, SPI, I²C, Ethernet, BLE, Wi-Fi, rede móvel e módulos de rádio externos
  3. Nó periférico Mini-ITXServiços de protocolo, armazenamento em buffer, base de dados local, análise de dados, segurança, gestão de dispositivos, registo de eventos e software de aplicação
  4. Camada de ligação ascendenteEthernet, Wi-Fi, rede móvel, VPN, MQTT, HTTPS, OPC UA e outros serviços de transporte ou de aplicação aprovados
  5. Camada de OperaçõesPlataforma na nuvem, servidor local, gestão de frotas, monitorização, serviço de atualizações, fluxo de dados e back-end de aplicações

Plataformas de referência →

Serial · CAN · GPIO · Sem fios · Armazenamento

Mapear todas as interfaces de IoT

Crie uma matriz de interface antes da seleção da placa. Registe o conector, o controlador, a tensão, o protocolo, o driver, a fonte de alimentação, o isolamento, o cabo ou a antena, a largura de banda, o estado de arranque e o proprietário do software.

RS-485 e série
Útil para contadores, controladores, variadores e dispositivos mais antigos. Verifique o modo do transceptor, a terminação, o isolamento, a taxa de transmissão, a estrutura de dados, o controlador e a implementação do protocolo.
CAN e GPIO
Utilizar para controladores locais, sinais discretos ou barramentos de equipamento. Verificar os níveis de tensão, a proteção, a terminação, o estado de arranque, a temporização, a propriedade das mensagens e o isolamento.
Interfaces USB e de sensores
A interface USB permite ligar câmaras, rádios, dispositivos de armazenamento ou módulos de aquisição. As funções SPI, I²C e ADC dependem normalmente de controladores externos ou da implementação específica da placa.
Módulos sem fios
Defina o módulo Wi-Fi, BLE, celular ou LoRaWAN, a antena, o firmware, o controlador, a disposição dos componentes de RF, a região, o percurso do cartão SIM e os estados de alimentação antes da integração.
Armazenamento e armazenamento em buffer
Dimensionar o armazenamento local com base no volume de mensagens, na duração do modo offline, nas gravações na base de dados, nos registos, nos pacotes de atualização, na resistência à gravação, no comportamento em caso de falha de alimentação e na política de retenção.
Energia e Térmica
Simular rádios, carga da CPU, armazenamento, periféricos, picos de arranque, estados de suspensão, perdas de conversão, temperatura do invólucro e percurso de dissipação de calor passivo sob uma carga de trabalho representativa.

Opções de E/S em série → Opções de interface USB → Calculadora de potência CC →

Guia de decisão sobre plataformas

Selecionar a computação por carga de trabalho de IoT

Um gateway de telemetria, um nó de câmara, um hub de sensores e um dispositivo de IA requerem diferentes níveis de capacidade de computação. Escolha a arquitetura após avaliar a carga de trabalho, as interfaces, a compatibilidade de software, o consumo de energia, as condições térmicas e o ciclo de vida.

Implementação Ponto de partida Lógica de seleção
Gateway de protocolo, telemetria, base de dados local Plataformas Intel Utilizar quando o software x86, a Ethernet, as E/S seriais, o armazenamento, o USB e software de gateway já consolidado forem requisitos essenciais.
Gateway incorporado de baixo consumo ou dispositivo dedicado Plataformas ARM Avalie em que medida o desempenho, a integração e o software incorporado se sobrepõem à compatibilidade com x86. Verifique o BSP, os controladores, o armazenamento, os periféricos e o suporte de software a longo prazo.
Visão, áudio ou inferência local Plataformas preparadas para IA Selecione após definir o modelo, o tempo de execução, os fluxos de entrada, a memória, o armazenamento, a taxa de inferência, o software do acelerador, a potência sustentada e os limites térmicos.

Revisão de Engenharia da IoT

Congelar a configuração de produção da IoT

Indique os sensores, os barramentos de campo, os módulos sem fios, a ligação ascendente, o armazenamento, a carga computacional, a imagem do sistema operativo, o modelo de segurança, a fonte de alimentação, o invólucro, o ambiente, o método de recuperação, o ciclo de vida, a quantidade e o âmbito da validação.

Validação de Engenharia

Perguntas frequentes sobre SEO

Perguntas frequentes sobre o gateway IoT e a computação de ponta

O que é um gateway IoT?

Um gateway de IoT liga os dispositivos no terreno a sistemas locais ou na nuvem. Pode converter protocolos, armazenar dados em buffer, executar aplicações na periferia, gerir a conectividade, aplicar controlos de segurança e permitir a gestão remota de dispositivos.

O que é a computação de ponta na IoT?

A computação de ponta processa dados da IoT junto aos sensores ou equipamentos, em vez de enviar todas as mensagens em bruto para a nuvem. Permite reduzir a largura de banda, encurtar os percursos de resposta e permitir o funcionamento offline.

Gateway de IoT vs. dispositivo de borda: em que diferem?

Um gateway de IoT tem como principal função ligar dispositivos, redes e protocolos. Um dispositivo de perifeira também pode executar tarefas de análise, inteligência artificial, controlo ou aplicações. Uma única plataforma pode desempenhar ambas as funções.

Quais são os protocolos mais comuns na IoT?

Os protocolos comuns incluem MQTT, HTTPS, Modbus, OPC UA, BACnet, CAN, BLE, Zigbee e LoRaWAN. A compatibilidade depende da interface elétrica, do módulo de rádio, do controlador, do middleware e do software de aplicação.

Como é que os dispositivos IoT se ligam à nuvem?

Os dispositivos IoT utilizam normalmente ligações Ethernet, Wi-Fi ou de rede móvel e enviam dados através de MQTT, HTTPS ou serviços específicos da plataforma. Os gateways podem agregar, filtrar, encriptar e armazenar dados em buffer antes do envio.
